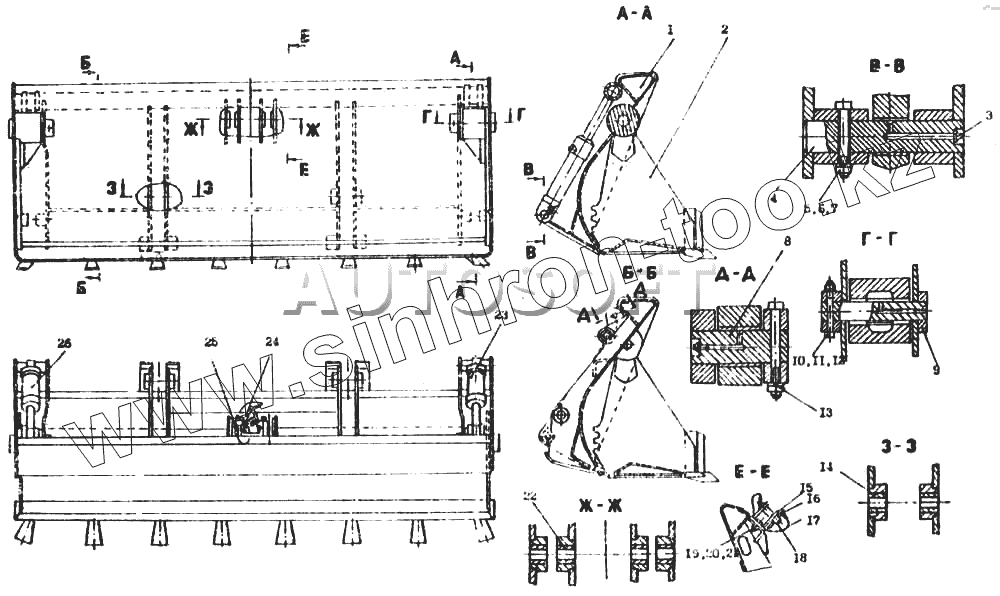

Каталог запасных частей к технике: Атек-2324-1. Ковш челюстной
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18.0920.100 | 18.0920.100 | Отвал | |
| 2 | 18.0920.200 | Захват | |
| 3 | [Масленка 1.1.06 ГОСТ 19853] | Масленка 1.1.06 ГОСТ 19853 | |
| 4 | 15.0320.001-01 | Палец | |
| 5 | [Болт М8-6gх70.58.019 ГОСТ 7798] | Болт М8-6gх70.58.019 ГОСТ 7798 | |
| 6 | [Гайка М8-6Н.5.019 ГОСТ 5915] | Гайка М8-6Н.5.019 ГОСТ 5915 | |
| 7 | [Шайба 8.65Г.019 ГОСТ 6402] | Шайба 8.65Г.019 ГОСТ 6402 | |
| 8 | 15.0320.001 | Палец | |
| 9 | 15.0320.002 | Палец | |
| 10 | [Болт М10-6gх105.58.019 ГОСТ 7798] | Болт М10-6gх105.58.019 ГОСТ 7798 | |
| 11 | [Гайка М10-6Н.5.019 ГОСТ 5915] | Гайка М10-6Н.5.019 ГОСТ 5915 | |
| 12 | [Шайба 10.55Г.019 ГОСТ 6402] | Шайба 10.55Г.019 ГОСТ 6402 | |
| 13 | [Болт М8-6gх85.58.019 ГОСТ 7798] | Болт М8-6gх85.58.019 ГОСТ 7798 | |
| 14 | 05.0321.016 | Втулка | |
| 15 | 18.0920.300 | Кронштейн | |
| 16 | 16.0920.400 | Чека | |
| 17 | 18.0920 500 | Трос | |
| 18 | 18.0920.002 | Палец | |
| 19 | [Шплинт 4х45.019 ГОСТ 397] | Шплинт 4х45.019 ГОСТ 397 | |
| 20 | [Гайка М20-6Н.8.45.019 ГОСТ 5919] | Гайка М20-6Н.8.45.019 ГОСТ 5919 | |
| 21 | [Болт 2М20-6gх55.58.019 ГОСТ 7798] | Болт 2М20-6gх55.58.019 ГОСТ 7798 | |
| 22 | 15.0310.002 | Втулка | |
| 23 | 15.0608.000-01 | Гидроцилиндр | |
| 24 | 18.0920.003 | Пластина | |
| 25 | 15.0110.103 | Кольцо | |
| 26 | 15.0609.000-01 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
