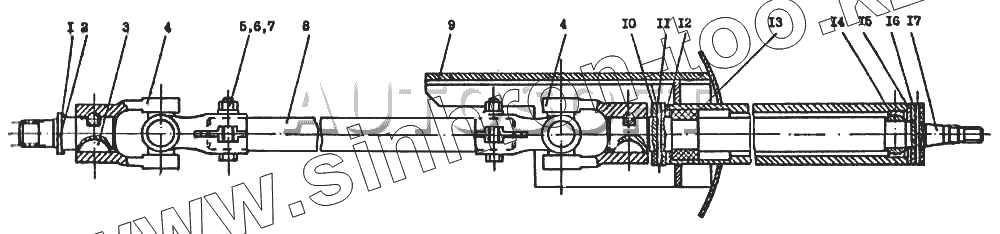

Каталог запасных частей к технике: Атек-2324-1. Колонка рулевая

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	22.5202.006		Шайба
2	22.5202.200		Вал
3	[Шпонка сегментная 5х9 ГОСТ 24071-80]		Шпонка сегментная 5х9 ГОСТ 24071-80
4	50-3401060		Кардан
5	[Болт М10-6gх40.58.019 ГОСТ 7798]		Болт М10-6gх40.58.019 ГОСТ 7798
6	[Гайка М10-6Н.5.019 ГОСТ 6915]		Гайка М10-6Н.5.019 ГОСТ 6915
7	[Шайба 10.65Г.019 ГОСТ 6402]		Шайба 10.65Г.019 ГОСТ 6402
8	22.5202.001		Вал
9	22.5202.100		Колонка
10	22.5202.006		Шайба
11	[Штифт 3х45.65Г ГОСТ 14229]		Штифт 3х45.65Г ГОСТ 14229
12	22.5202.003		Шайба
13	10.0811.002		Вкладыш
14	[Подшипник шарнирный ШС 20 ГОСТ 3635]		Подшипник шарнирный ШС 20 ГОСТ 3635
15	22.5202.003-01		Шайба
16	22.5202.005-01		Кольцо
17	22.5202.002		Вал

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
