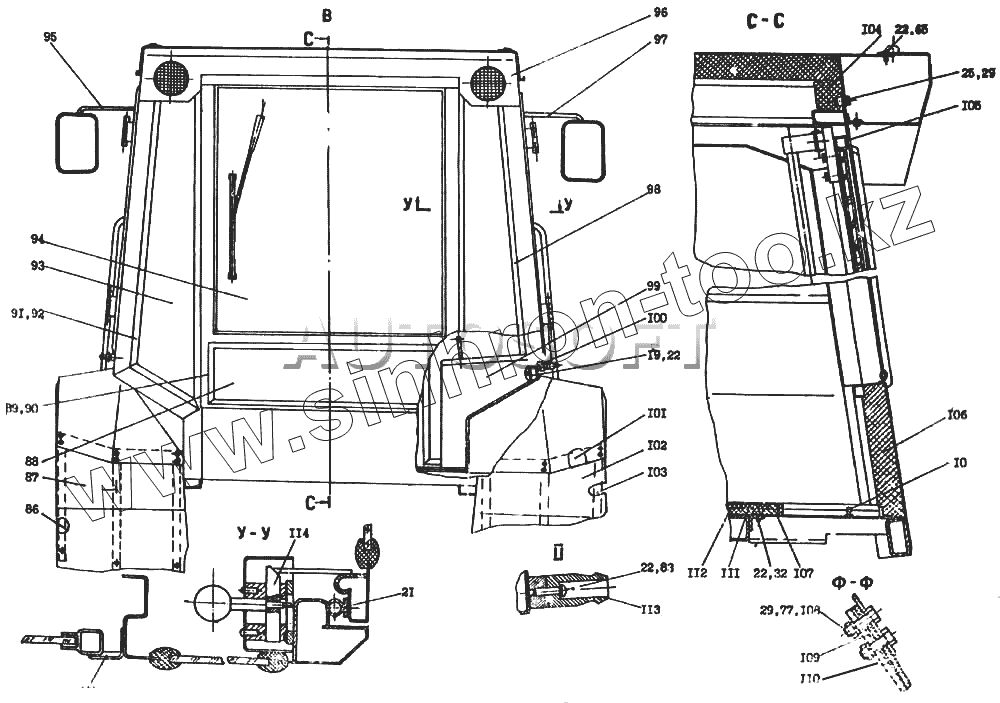

Каталог запасных частей к технике: Атек-2324-1. Кабинный модуль
10
19
22
25
65
77
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 22.5930.000 | Окантовка окна | |
| 19 | [Болт М6-6gх12.58.019 ГОСТ 7798] | Болт М6-6gх12.58.019 ГОСТ 7798 | |
| 22 | [Шайба 6.65Г.019 ГОСТ 6402] | Шайба 6.65Г.019 ГОСТ 6402 | |
| 25 | [Болт М8-6gх16.58.019 ГОСТ 7798] | Болт М8-6gх16.58.019 ГОСТ 7798 | |
| 65 | [Винт ВМ6-6gх12.58.019 ГОСТ 17473] | Винт ВМ6-6gх12.58.019 ГОСТ 17473 | |
| 77 | [Гайка М8-6Н.5.019 ГОСТ 5915] | Гайка М8-6Н.5.019 ГОСТ 5915 | |
| 86 | 69.5000.004-01 | Кронштейн | |
| 87 | 69.5000.002-01 | Брызговик | |
| 88 | 22.5000.007 | Стекло | |
| 89 | 10.1500.036-12 | Шнур распорный | |
| 90 | 22.6960.000 | Окантовка окна | |
| 91 | 10.1500.036-10 | Шнур распорки | |
| 92 | 22.5940.000 | Окантовка окна | |
| 93 | 22.5000.004 | Стекло | |
| 94 | 22.6000.500 | Окно откидное | |
| 95 | 22.5000.600-01 | Кронштейн | |
| 96 | 22.5000.900 | Панель | |
| 97 | 22.5000.600 | Кронштейн | |
| 98 | 22.5940.000-01 | Окантовка окна | |
| 99 | 69.5300.000 | Пульт управления | |
| 100 | 22.5000.200-01 | Окно | |
| 101 | 69.5000.005 | Накладка | |
| 102 | 69.5000.002 | Брызговик | |
| 103 | 69.6000.004 | Кронштейн | |
| 104 | 22.5000.016 | Облицовка | |
| 105 | 22.5000.036 | Уплотнитель | |
| 106 | 22.5000.014 | Облицовка | |
| 107 | 22.6000.300 | Крышка | |
| 108 | [Болт М8-6gх25.58.019 ГОСТ 7798] | Болт М8-6gх25.58.019 ГОСТ 7798 | |
| 109 | 69.5000.005-01 | Накладка | |
| 110 | 69.5000.003 | Кронштейн | |
| 111 | 22.5000.023 | Изолятор | |
| 112 | 22.5000.022 | Коврик | |
| 113 | 10.1500.086 | Палец | |
| 114 | 22.5700.000 | Замок | |
| 115 | 22.5000.036-01 | Уплотнитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
