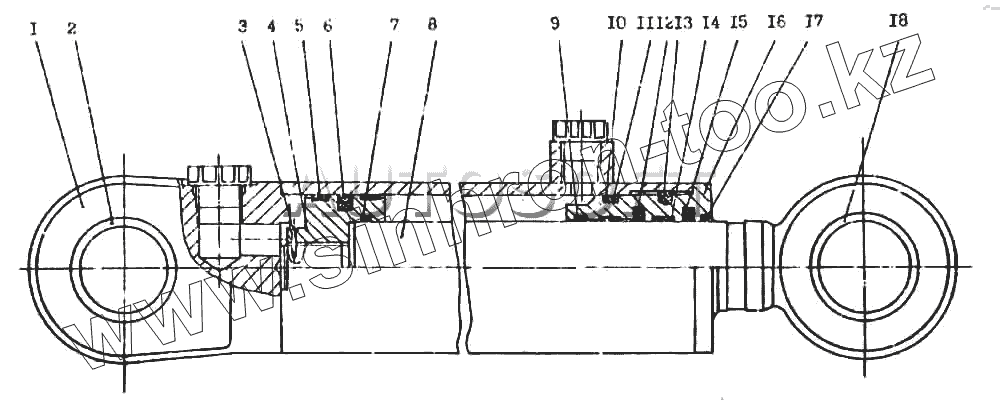

Каталог запасных частей к технике: Атек-2324-1. Гидроцилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 66.9012.100-01 | Гильза | |
| 2 | 05.0301.233-02 | Втулка | |
| 3 | 50.8027.004 | Кольцо | |
| 4 | 66.9012.003 | Поршень | |
| 5 | S-56713-0800-255-А | Направляющая | |
| 6 | S-55044-0800-G46-А | Кольцо | |
| 7 | [Кольцо 050-058-46-2-2 ГОСТ 18829] | Кольцо 050-058-46-2-2 ГОСТ 18829 | |
| 8 | 66.9012.200-01 | Шток | |
| 9 | S-57267-0506-47-А | Направляющая | |
| 10 | [Кольцо 070-080-58-2-2 ГОСТ 18829] | Кольцо 070-080-58-2-2 ГОСТ 18829 | |
| 11 | 50.8026.006 | Кольцо | |
| 12 | S-55013-0600-А45-К-R | Кольцо | |
| 13 | S-55013-0560G46-N-R | Кольцо | |
| 13 | 50.8022.006 | Пробка | |
| 14 | 50.8022.006 | Пробка | |
| 14 | S-56703-0500-255-А | Направляющая | |
| 15 | S-55013-0560-G451-К-R | Кольцо | |
| 15 | S-0500-А451-К-R | Кольцо | |
| 16 | 15.0601.004-01 | Крышка | |
| 16 | 66.9012.002 | Крышка | |
| 17 | S-56151-0560-G451 | Грязесъемник | |
| 17 | S-56151-0500-А451 | Грязесъемник | |
| 18 | 15.0601.200-06 | Шток | |
| 18 | 05.0301.203-02 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
