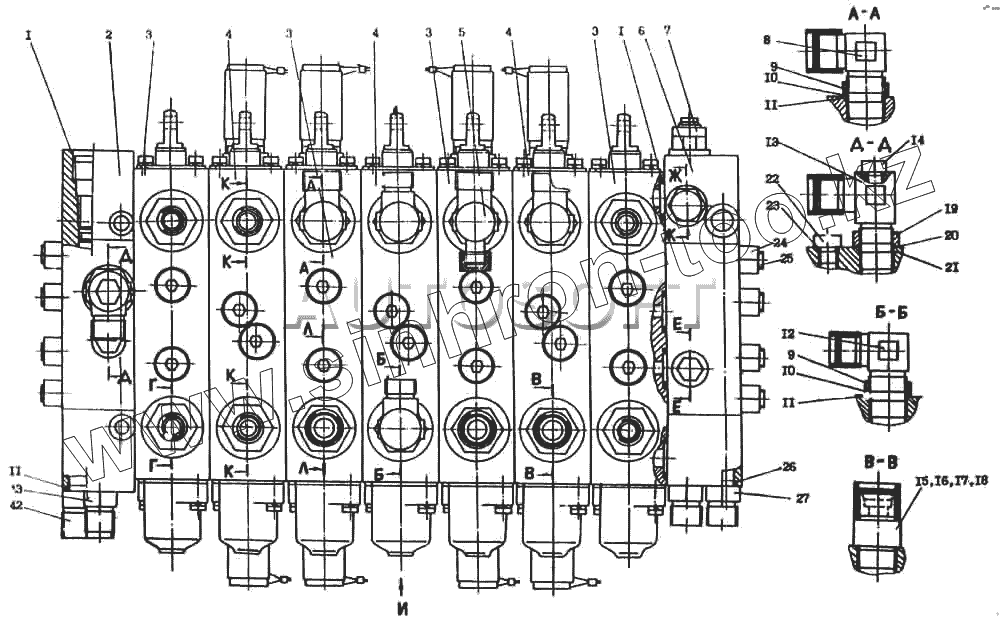

Каталог запасных частей к технике: Атек-2324-1. Гидрораспределитель
1
1
2
3
3
3
3
4
4
4
5
6
7
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Кольцо 028-034-36-2-2 ГОСТ 18829] | Кольцо 028-034-36-2-2 ГОСТ 18829 | |
| 2 | 15.0273.002 | Крышка | |
| 3 | 15.0273.100 | Гидрораспределитель | |
| 4 | 15.0273.105-01 | Гидрораспределитель | |
| 5 | 69.9001.004 | Тройник | |
| 6 | 15.0273.001-01 | Крышка | |
| 7 | 57.9032.100 | Гидроклапан предохранительный | |
| 8 | 69.9001.001 | Штуцер | |
| 9 | 15.0274.007 | Гайка | |
| 10 | 15.0274.006 | Кольцо | |
| 11 | [Кольцо 027-032-30-2-2 ГОСТ 18829] | Кольцо 027-032-30-2-2 ГОСТ 18829 | |
| 12 | 69.9001.001-01 | Штуцер | |
| 13 | 15.0273.018 | Штуцер | |
| 14 | 10.0700.003 | Пробка | |
| 15 | 15.2961.001 | Корпус | |
| 16 | 15.2961.002 | Дроссель | |
| 17 | 16.2961.002 | Упор | |
| 18 | [Кольцо Б23 ГОСТ 13943] | Кольцо Б23 ГОСТ 13943 | |
| 19 | 50.8020.022 | Гайка | |
| 20 | 50.8020.023 | Кольцо | |
| 21 | [Кольцо 023-028-30-2-2 ГОСТ 18829] | Кольцо 023-028-30-2-2 ГОСТ 18829 | |
| 22 | 15.0273.014 | Пробка | |
| 23 | [Кольцо 014-018-25-2-2 Г0СТ 18829] | Кольцо 014-018-25-2-2 Г0СТ 18829 | |
| 24 | 15.0272.003 | Гайка | |
| 25 | 15.0273.004 | Шпилька | |
| 26 | [Кольцо 018-022-25-2-2 ГОСТ 18829] | Кольцо 018-022-25-2-2 ГОСТ 18829 | |
| 27 | 10.0109.017 | Штуцер | |
| 42 | 10.1700.005 | Штуцер | |
| 43 | 15.0273.007 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
