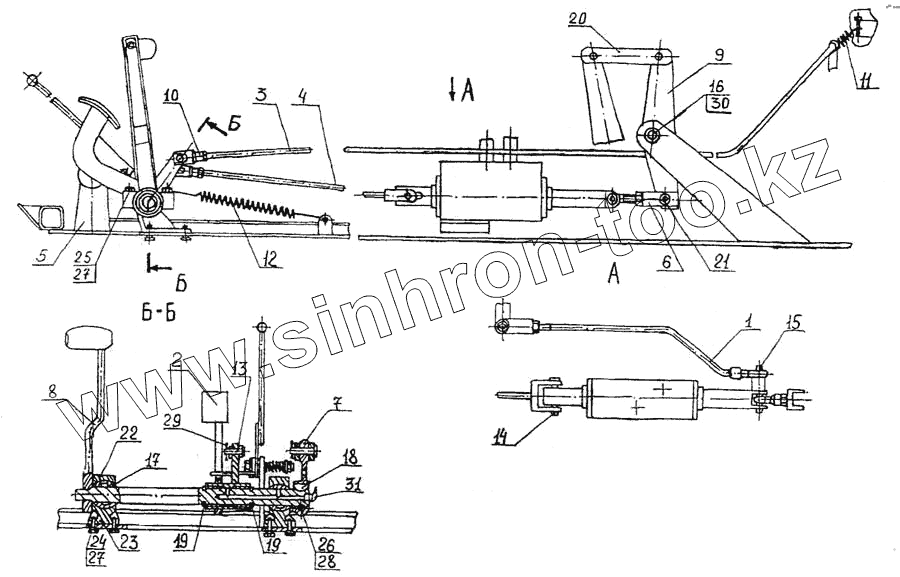

Каталог запасных частей к технике: АОМЗ ЛТ-72 Б. Управление муфтой сцепления и газом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЛТ-72Б.20.100 | Тяга фиксатора | |
| 2 | ЛТ-72Б.20.200 | Педаль управления | |
| 3 | ЛТ-72Б.20.250 | Тяга управления двигателем | |
| 4 | ЛТ-72Б.20.280 | Тяга | |
| 5 | ЛТ-72Б.20.400 | Механизм ручного управления газом | |
| 6 | ЛТ-72Б.20.450 | Тяга | |
| 7 | ЛТ-72Б.20.480 | Рычаг | |
| 8 | ЛТ-72.19.500 | Валик педали муфты сцепления | |
| 9 | ЛТ-72Б.20.001 | Рычаг | |
| 10 | ЛТ-72Б.20.002 | Вилка | |
| 11 | ЛТ-72Б.20.003 | Пружина | |
| 12 | ЛТ-72Б.20.004 | Пружина | |
| 13 | ЛТ-72Б.20.005 | Палец | |
| 14 | ЛТ-72Б.20.006 | Палец | |
| 15 | ЛТ-72Б.20.007 | Ось | |
| 16 | ЛТ-72.19.003 | Ось | |
| 17 | ЛТ-72А.19.006 | Опора шаровая | |
| 18 | ЛТ-72.19.009 | Шпонка сегментная | |
| 19 | ЛТ-72Б.03.008-01 | Кольцо | |
| 20 | ПЛ5.03.005 | Оседержатель | |
| 21 | ЛТ-72Б.00.011 | Палец | |
| 22 | ВМ4.10.003 | Крышка | |
| 23 | ВМ4.10.004 | Кронштейн | |
| 24 | Болт М10-6gх20.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 25 | Болт М10-6gх35.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 26 | Болт М12-6gх50.66 {ГОСТ 7796-70} | Болт М12-6gх50.66 | |
| 27 | Шайба 10.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 28 | Шайба 12.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 29 | Шплинт 2х25 {ГОСТ 397-79} | Шплинт 3.2х20 | |
| 30 | Шплинт 3,2х32 {ГОСТ 397-79} | Шплинт 3.2х20 | |
| 31 | Масленка 1.2.Ц6 {ГОСТ 19853-74} | Масленка 1.2.Ц6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
