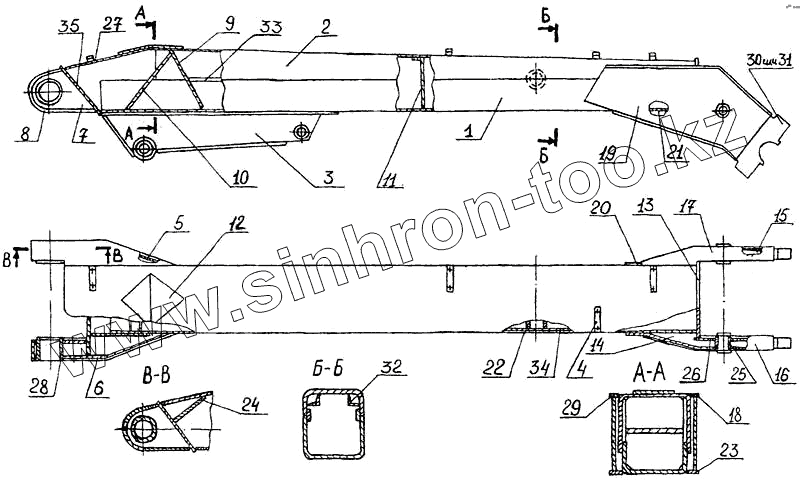

Каталог запасных частей к технике: АОМЗ ЛТ-72 Б. Рукоять
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЛТ-72Б.31.001 | Швеллер нижний | |
| 2 | ЛТ-72Б.31.002 | Швеллер верхний | |
| 3 | ЛТ-72Б.31.200 | Кронштейн | |
| 4 | ЛТ-72.31.016 | Прижим нижний | |
| 5 | ЛТ-72Б.31.005 | Боковина | |
| 6 | ЛТ-72Б.31.005-01 | Боковина | |
| 7 | ЛТ-72Б.31.006 | Проушина | |
| 8 | ЛТ-72Б.31.009 | Обечайка | |
| 9 | ЛТ-72Б.31.011 | Диафрагма | |
| 10 | ЛТ-72Б.31.011-01 | Диафрагма | |
| 11 | ЛТ-72Б.31.012 | Диафрагма | |
| 12 | ЛТ-72Б.31.013 | Накладка | |
| 13 | ЛТ-72Б.31.014 | Стенка | |
| 14 | ЛТ-72Б.31.015 | Фасонка нижняя | |
| 15 | ЛТ-72Б.31.015-01 | Фасонка нижняя | |
| 16 | ЛТ-72Б.31.016 | Фасонка верхняя | |
| 17 | ЛТ-72Б.31.016-01 | Фасонка верхняя | |
| 18 | ЛТ-72Б.31.017 | Пояс верхний | |
| 19 | ЛТ-72Б.31.018 | Ребро | |
| 20 | ЛТ-72Б.31.018-01 | Ребро | |
| 21 | ЛТ-72Б.31.019 | Ребро | |
| 22 | ЛТ-72Б.31.021 | Стяжка | |
| 23 | ЛТ-72Б.31.022 | Пояс нижний | |
| 24 | ЛТ-72Б.31.023 | Вставка | |
| 25 | ЛТ-72Б.31.025 | Втулка | |
| 26 | ЛТ-72Б.31.026 | Ребро | |
| 27 | ЛТ-72Б.31.027 | Короб | |
| 28 | ЛТ-72.31.002 | Втулка | |
| 29 | ЛТ-72Б.31.017-01 | Пояс верхний | |
| 30 | ЛТ-72.31.017 | Оголовник | |
| 31 | ЛТ-72.31.015 | Оголовник | |
| 32 | ЛТ-72Б.31.029 | Вставка | |
| 33 | ЛТ-72Б.31.033 | Подкладка | |
| 34 | ЛТ-72Б.31.034 | Подкладка | |
| 35 | ЛТ-72Б.31.035 | Лист задний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
