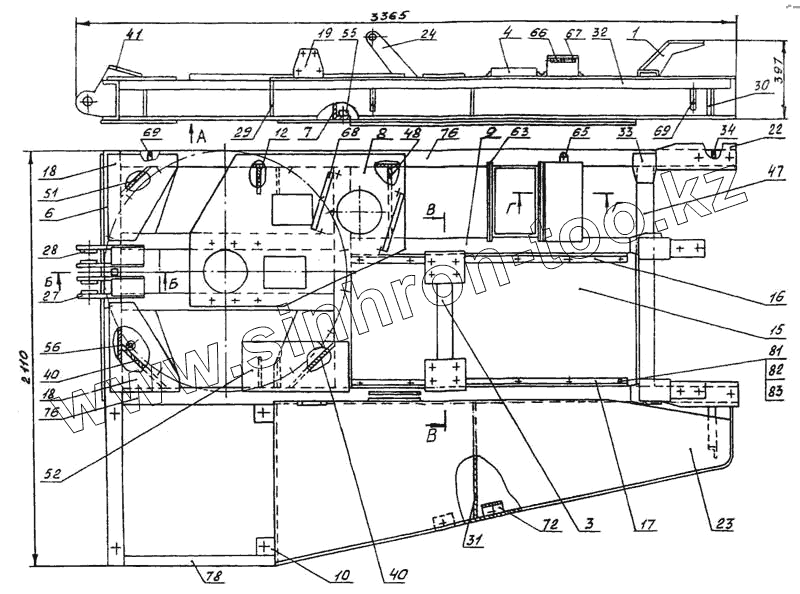

Каталог запасных частей к технике: АОМЗ ЛТ-72 Б. Рама
1
3
4
6
7
8
9
10
15
16
17
18
18
19
22
23
24
27
28
29
30
31
32
33
34
40
40
41
47
48
51
52
55
56
63
65
66
67
68
69
69
72
76
76
78
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЛТ-72Б.05.130 | Опора передняя | |
| 3 | ЛТ-72Б.05.150 | Опора задняя | |
| 4 | ЛТ-72Б.05.180 | Ящик аккумуляторный | |
| 6 | ЛТ-72А.05.101А | Связь передняя | |
| 7 | ЛТ-72.05.102 | Связь | |
| 8 | ЛТ-72.05.103 | Плита | |
| 9 | ЛТ-72.05.104 | Балка | |
| 10 | ЛТ-72А.05.103 | Опора | |
| 15 | ЛТ-72А.05.111 | Лист нижний | |
| 16 | ЛТ-72.05.111 | Полка | |
| 17 | ЛТ-72.05.111-01 | Полка | |
| 18 | ЛТ-72А.05.104 | Косынка | |
| 19 | ЛТ-72А.05.113А | Кронштейн | |
| 22 | ЛТ-72А.05.114 | Полоса | |
| 23 | ЛТ-72А.05.117 | Лист площадки | |
| 24 | ЛТ-72А.05А.118 | Кронштейн | |
| 27 | ПЛ5.05.102 | Щека | |
| 28 | ПЛ5.05.103 | Бобышка | |
| 29 | ЛТ-72А.05.125 | Ребро | |
| 30 | ЛТ-72.05.004 | Ребро | |
| 31 | ЛТ-72.05.125-02 | Ребро | |
| 32 | ПЛ5.05.112 | Полка | |
| 33 | ПЛ5.05.144-01 | Косынка | |
| 34 | ПЛ5.05.125 | Ребро | |
| 40 | ЛТ-72.05.122 | Пластина | |
| 41 | ПЛ5.05.104 | Накладка | |
| 47 | ПЛ5.05.153 | Балка поперечная | |
| 48 | ПЛ5.05.156 | Пластина | |
| 51 | ПЛ5.05.164 | Пластина | |
| 52 | ПЛ5.05.169 | Пластина | |
| 55 | ЛТ-72.05.123А | Гайка | |
| 56 | ЛТ-72.01.108 | Гайка | |
| 63 | ЛТ-72.05.164 | Настил | |
| 65 | ЛТ-72А.17.051-02 | Проушина | |
| 66 | КМ2-18-69-11 | Ось | |
| 67 | ЛТ-72.08.016 | Петля | |
| 68 | ЛТ-72.05.167 | Упор | |
| 69 | ЛП11-1.23.144 | Скоба | |
| 72 | ЛТ-72.05.172 | Упор | |
| 76 | ЛТ-72А.05.102 | Лонжерон | |
| 78 | ЛТ-72А.05.178 | Связь | |
| 81 | Болт М10-6gх20.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 82 | Гайка М10 {ГОСТ 5915-70} | Гайка М8-6Н.8 | |
| 83 | Шайба 10.65Г {ГОСТ 6402-70} | Шайба 8.65Г |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
