Каталог запасных частей к технике: АОМЗ ЛТ-72 Б. Погрузчик-штабелер
1
2
3
4
5
5
6
6
7
14
17
18
23
30
31
32
33
39
41
42
47
55
58
59
60
77
81
83
85
90
91
99
105
106
107
108
108
109
111
117
118
138
138
150
169
173
173
188
188
189
189
206
214
218
220
220
221
229
232
233
256
259
259
261
261
261
262
262
267
269
269
274
276
279
281
282
283
283
290
297
301
303

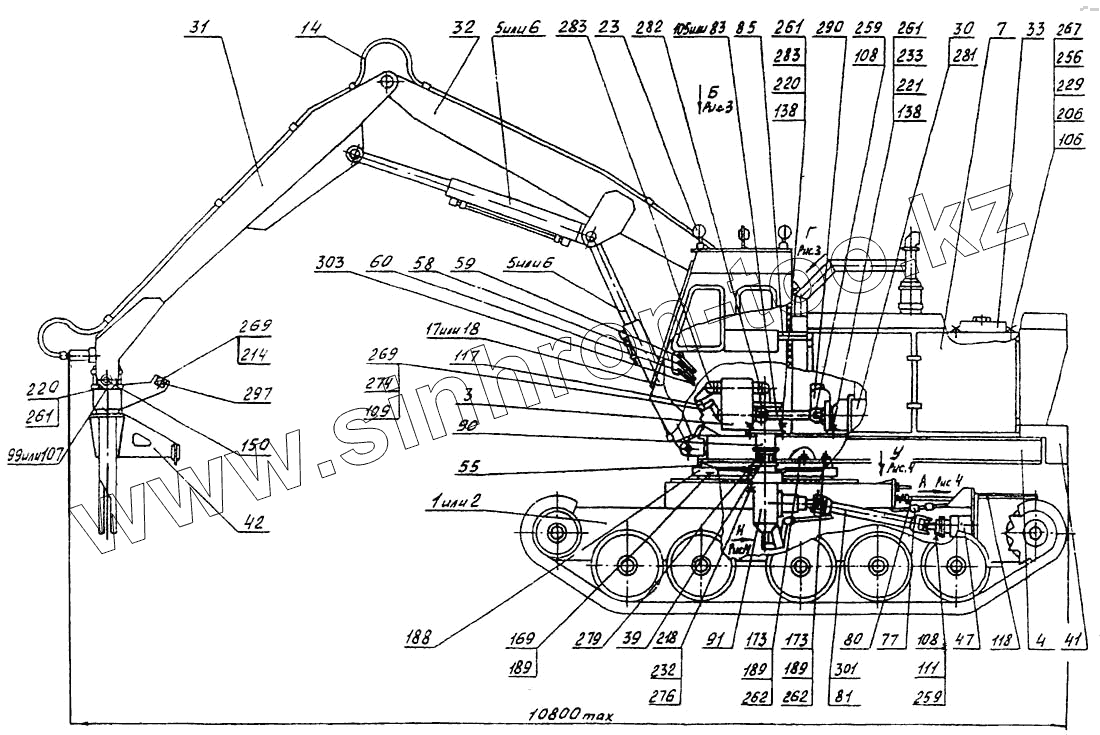

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЛТ-72Б.01.000 | Система ходовая | |
| 2 | ЛТ-72Б.01А.000 | Система ходовая | |
| 3 | ЛТ-72Б.03.000 | Коробка перемены передач | |
| 4 | ЛТ-72Б.05Б.000 | Рама поворотная | |
| 5 | ЛТ-72Б.06.000 | Гидроцилиндр | |
| 6 | ЛТ-72Б.06В.000 | Гидроцилиндр | |
| 7 | ЛТ-72Б.08.000 | Капот | |
| 14 | ЛТ-72Б.14А.000 | Монтаж маслопровода | |
| 17 | ЛТ-72Б.17.000 | Кабина | |
| 18 | ЛТ-72Б.17А.000 | Кабина | |
| 23 | ЛТ-72Б.23А.000 | Монтаж электрооборудования | |
| 30 | ЛТ-72Б.30.000 | Установка двигателя | |
| 31 | ЛТ-72Б.31.000 | Рукоять | |
| 32 | ЛТ-72Б.32А.000 | Стрела | |
| 33 | ЛТ-72Б.33.000 | Бензобак | |
| 39 | ЛТ-72А.02А.000-01 | Соединение бесшланговое рамы | |
| 41 | ЛТ-72А.20.000 | Противовес | |
| 42 | ЛТ-72А.26.000 | Захват в сборе | |
| 47 | ЛТ-72Б.04.000 | Фланец заднего моста | |
| 55 | ЛТ-72.21.000 | Круг поворотный | |
| 58 | ЛТ-72.24Б.000 | Рычаг управления | |
| 59 | ЛТ-72.24Б.000-01 | Рычаг управления | |
| 60 | ЛТ-72.24Б.000-02 | Рычаг управления | |
| 77 | ЛТ-72А.00.100 | Тяга в сборе | |
| 81 | ЛТ-72Б.00.130 | Фланец | |
| 83 | ЛТ-72Б.00.150 | Карданный вал малый | |
| 85 | ЛТ-72.00.060 | Трубка манометра | |
| 90 | МЛ-78.00.07.000 | Муфта цепная | |
| 91 | МЛ-78.09.00.000 | Редуктор промежуточный | |
| 99 | ЛТ-72А.00.001 | Крышка | |
| 105 | ЛТ-72А.00.006 | Вал карданный малый | |
| 106 | ЛТ-72Б.00.007 | Прокладка | |
| 107 | ЛТ-72А.00.008 | Крышка | |
| 108 | ЛТ-72Б.00.009 | Болт | |
| 109 | ЛТ-72Б.00.011 | Палец | |
| 111 | ЛТ-72Б.00.014 | Гайка | |
| 117 | ЛТ-72А.00.019 | Тяга | |
| 118 | ЛТ-72Б.00.021 | Прокладка | |
| 138 | ЛТ-72А.00.042 | Шайба косая | |
| 150 | ЛТ-72.00.001 | Втулка | |
| 169 | ЛТ-72.00.021 | Болт | |
| 173 | ЛТ-72.00.025 | Болт | |
| 188 | КМ2-17-04А | Колесо зубчатое | |
| 189 | КМ2-17-21 | Прокладка | |
| 206 | Болт М8-6gх35.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 214 | Болт М12-6gх50.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 218 | Болт 2М16-6gх100.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 220 | Болт М20-6gх80.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 221 | Болт М20-6gх100.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 229 | Гайка М8-6Н.8 {ГОСТ 5915-70} | Гайка М8-6Н.8 | |
| 231 | Гайка М12-6Н.8 {ГОСТ 5915-70} | Гайка М8-6Н.8 | |
| 232 | Гайка М16-6Н.8 {ГОСТ 5915-70} | Гайка М8-6Н.8 | |
| 233 | Гайка М20-6Н.8 {ГОСТ 5915-70} | Гайка М8-6Н.8 | |
| 256 | Шайба 8.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 259 | Шайба 14.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 261 | Шайба 20.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 262 | Шайба 24.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 267 | Шайба 8.01.08кп {ГОСТ 11371-78} | Шайба 10.01.08кп | |
| 269 | Шайба 12.01.08кп {ГОСТ 11371-78} | Шайба 10.01.08кп | |
| 274 | Шплинт 3,2х20 {ГОСТ 397-79} | Шплинт 3.2х20 | |
| 276 | Шплинт 4х40 {ГОСТ 397-79} | Шплинт 3.2х20 | |
| 279 | Штифт 16Гх40 {ГОСТ 3128-70} | Штифт 16т6х36 | |
| 281 | Насос НШ10-3-Л {ОСТ 23.1.92-88} | Насос НШ10-3-Л | |
| 282 | Насос НШ50-3-Л {ОСТ 23.1.92-88} | Насос НШ10-3-Л | |
| 283 | Насос НШ100-3 {ОСТ 23.1.92-88} | Насос НШ10-3-Л | |
| 290 | Гидромотор 310.56.00 {ТУ 22-1-020-51-87} | Гидромотор 310.56.00 | |
| 297 | 12-33-93 | Буфер | |
| 301 | Т4.36.003-2 | Вал карданный или Т4.36.003-3 | |
| 303 | А37-59 | Рукоятка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
