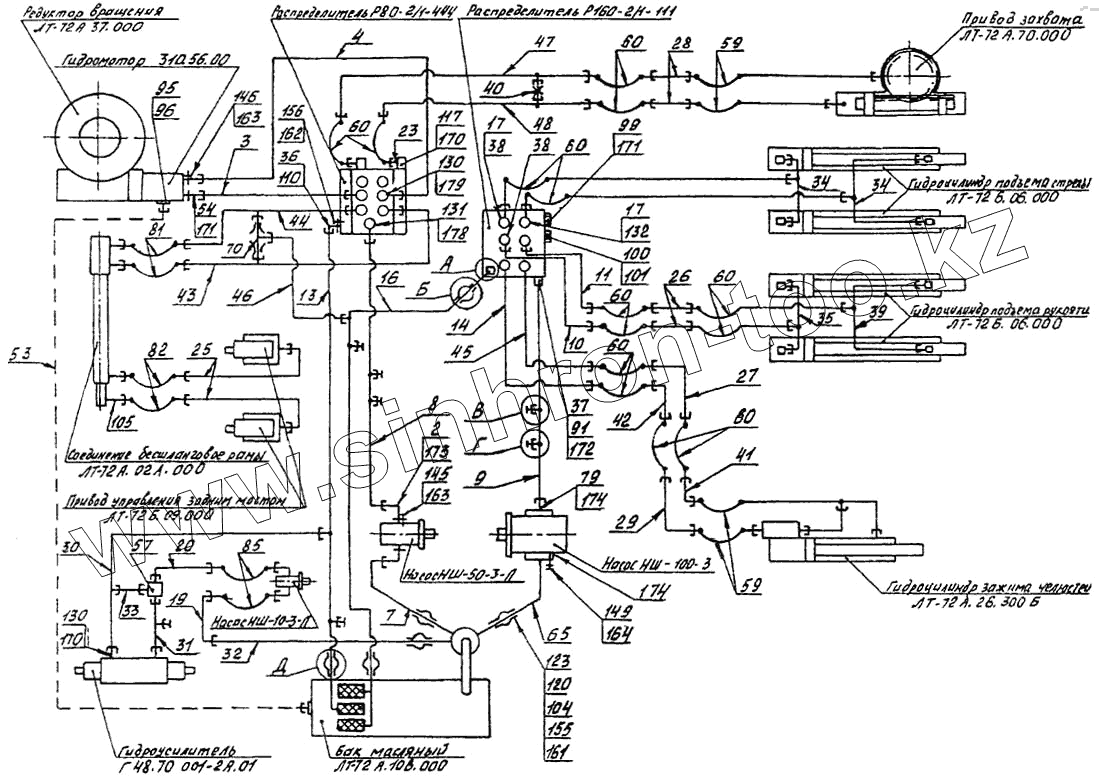

Каталог запасных частей к технике: АОМЗ ЛТ-72 Б. Монтаж трубопроводов
2
3
4
7
8
9
10
11
13
14
16
17
17
19
20
23
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
53
54
57
59
59
60
60
60
60
60
60
60
65
70
79
81
82
85
91
95
96
99
100
105
110
117
120
123
130
130
131
132
145
146
149
156
162
163
163
164
170
170
171
171
172
173
174
174
178
179
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | ЛТ-72Б.14.110 | Переходник | |
| 3 | ЛТ-72Б.14.120 | Маслопровод | |
| 4 | ЛТ-72Б.14.120-01 | Маслопровод | |
| 7 | ЛТ-72Б.14.150 | Маслопровод | |
| 8 | ЛТ-72Б.14.160 | Маслопровод | |
| 9 | ЛТ-72Б.14.170 | Маслопровод | |
| 10 | ЛТ-72Б.14.180 | Маслопровод | |
| 11 | ЛТ-72Б.14.180-01 | Маслопровод | |
| 13 | ЛТ-72Б.14.200 | Маслопровод | |
| 14 | ЛТ-72Б.14.210 | Маслопровод | |
| 16 | ЛТ-72Б.14.230 | Маслопровод | |
| 17 | ЛТ-72Б.14.240 | Угольник | |
| 19 | ЛТ-72Б.14.070 | Маслопровод | |
| 20 | ЛТ-72Б.14.090 | Маслопровод | |
| 23 | ЛТ-72Б.14.250 | Муфта | |
| 25 | ЛТ-72Б.14.270 | Маслопровод | |
| 26 | ЛТ-72.14Б.100 | Маслопровод | |
| 27 | ЛТ-72.14Б.110 | Маслопровод | |
| 28 | ЛТ-72.14Б.120 | Маслопровод | |
| 29 | ЛТ-72.14Б.130 | Маслопровод | |
| 30 | ЛТ-72Б.14.280 | Маслопровод | |
| 31 | ЛТ-72Б.14.290 | Маслопровод | |
| 32 | ЛТ-72Б.14.300 | Маслопровод | |
| 33 | ЛТ-72Б.14.320 | Маслопровод | |
| 34 | ЛТ-72.14Б.210 | Маслопровод | |
| 35 | ЛТ-72.14Б.220 | Маслопровод | |
| 36 | ЛТ-72.14.240 | Штуцер сбросовый угловой | |
| 37 | ЛТ-72.14Б.260 | Муфта в сборе | |
| 38 | ЛТ-72.14Б.270 | Дроссель | |
| 39 | ЛТ-72.14Б.310 | Маслопровод | |
| 40 | ЛТ-72Б.14.330 | Дроссель | |
| 41 | ЛТ-72.14Б.340 | Маслопровод | |
| 42 | ЛТ-72.14Б.350 | Маслопровод | |
| 43 | ЛТ-72Б.14.360 | Маслопровод | |
| 44 | ЛТ-72Б.14.370 | Маслопровод | |
| 45 | ЛТ-72Б.14.380 | Маслопровод | |
| 46 | ЛТ-72Б.14.390 | Маслопровод | |
| 47 | ЛТ-72.14Б.420 | Маслопровод | |
| 48 | ЛТ-72.14Б.440 | Маслопровод | |
| 53 | ЛТ-72.14Б.450 | Маслопровод | |
| 54 | ЛТ-72.14В.460 | Переходник | |
| 57 | ЛТ-72Б.14.700 | Клапан предохранительный | |
| 59 | ЛТ-72А.14А.010 | Рукав | |
| 60 | ЛТ-72А.14А.010-01 | Рукав | |
| 65 | ЛТ-72А.14А.090А | Маслопровод | |
| 70 | ЛТ-72А.14А.400 | Дроссель | |
| 79 | ВМ4А.01.00.610 | Патрубок | |
| 81 | ВМ4.15.630 | Рукав | |
| 82 | ВМ4.15.630-02 | Рукав | |
| 85 | Ж-288.000-01 | Рукав | |
| 91 | ЛТ-72.14Б.001 | Болт специальный | |
| 95 | ЛТ-72.14В.005 | Штуцер ввертный | |
| 96 | ЛТ-72.14В.006 | Прокладка | |
| 99 | ЛТ-72. 14.002 | Пробка | |
| 100 | ЛТ-72.14.003 | Пробка | |
| 105 | ЛТ-72А.14А.002 | Штуцер концевой | |
| 110 | ПЛ5.14.002 | Прокладка | |
| 113 | КМ2-50А-19-8 | Пробка | |
| 117 | ВМ4.15А.001 | Болт специальный | |
| 120 | ВМ4.15А.017-02 | Хомут стяжной | |
| 123 | ЛТ-72А.14А.005 | Муфта | |
| 130 | У.022-01 | Штуцер ввертный | |
| 131 | У.022-03 | Штуцер ввертный | |
| 132 | У.022-04 | Штуцер ввертный | |
| 145 | Болт М10-6gх30.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 146 | Болт М10-6gх35.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 149 | Болт М12-6gх45,66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 156 | Гайка М8-6Н.8 {ГОСТ 5915-70} | Гайка М8-6Н.8 | |
| 162 | Шайба 8.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 163 | Шайба 10.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 164 | Шайба 12.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 170 | Кольцо 018-022-25-2-3 {ГОСТ 18829-73} | Кольцо 115-125-58-2-3 | |
| 171 | Кольцо 032-037-30-2-3 {ГОСТ 18829-73} | Кольцо 115-125-58-2-3 | |
| 172 | Кольцо 040-046-36-2-3 {ГОСТ 18829-73} | Кольцо 115-125-58-2-3 | |
| 173 | Кольцо 050-060-58-2-3 {ГОСТ 18829-73} | Кольцо 115-125-58-2-3 | |
| 174 | Кольцо 070-080-58-2-3 {ГОСТ 18829-73} | Кольцо 115-125-58-2-3 | |
| 178 | Кольцо уплотнительное {ГОСТ 18829-73} | Кольцо 115-125-58-2-3 | |
| 179 | Кольцо уплотнительное {ГОСТ 18829-73} | Кольцо 115-125-58-2-3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
