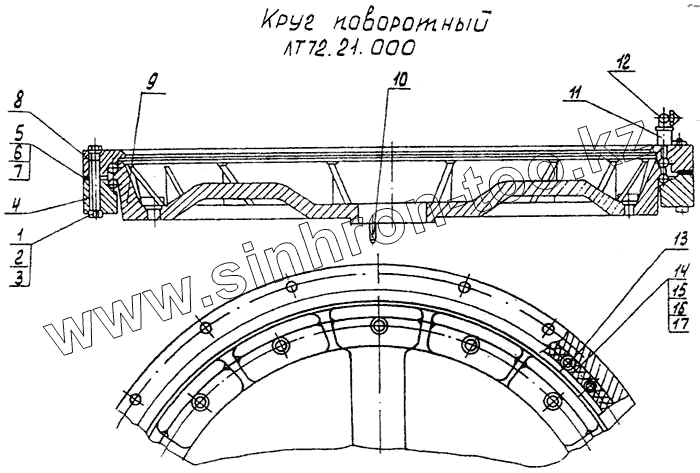

Каталог запасных частей к технике: АОМЗ ЛТ-72 Б. Круг поворотный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЛТ-72.21.002 | Болт | |
| 2 | Гайка М24.8 {ГОСТ 5915-70} | Гайка М8-6Н.8 | |
| 3 | Шайба 24.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 4 | ЛТ-72.21.003 | Обойма наружная нижняя | |
| 5 | ЛТ-72.21.004-01 | Прокладка | |
| 6 | ЛТ-72.21.004-02 | Прокладка | |
| 7 | ЛТ-72.21.004-03 | Прокладка | |
| 8 | ЛТ-72.21.001 | Обойма наружная верхняя | |
| 9 | КМ2-17-02 | Обойма внутренняя | |
| 10 | Штифт 16т6х36 {ГОСТ 3128-70} | Штифт 16т6х36 | |
| 11 | КМ2-17-20 | Удлинитель | |
| 12 | Масленка 2,90Ц6 {ГОСТ 19853-74} | Масленка 1.2.Ц6 | |
| 13 | Шарик КЗ1.750-60 {ГОСТ 3722-81} | Шарик КЗ1.750-60 | |
| 14 | ЛТ-72.21.005 | Разделитель | |
| 15 | ЛТ-72.21.005-01 | Разделитель | |
| 16 | ЛТ-72.21.005-02 | Разделитель | |
| 17 | ЛТ-72.21.005-03 | Разделитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
