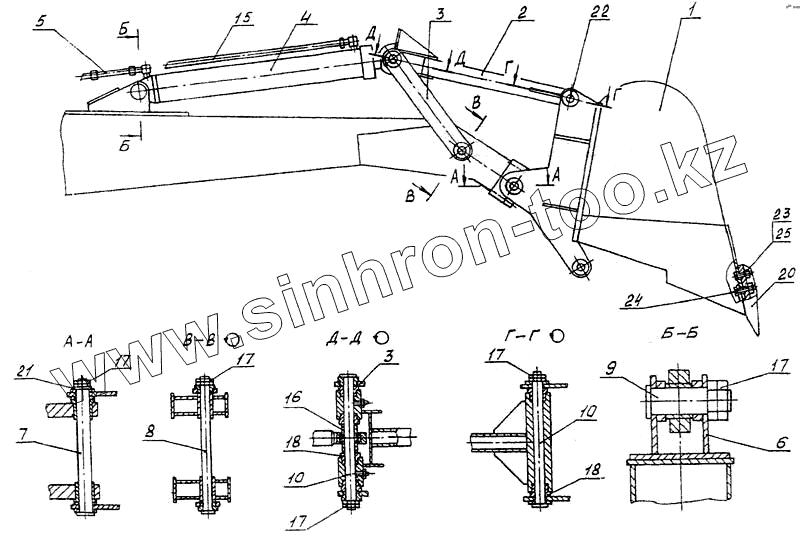

Каталог запасных частей к технике: АОМЗ ЛТ-72 Б. Ковш с приводом
1
2
3
3
4
5
6
7
8
9
10
10
15
16
17
17
17
17
17
18
18
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПЛ5.13.110 | Корпус ковша | |
| 2 | ПЛ5.13.200 | Тяга | |
| 3 | ПЛ5.13.300А | Тяга в сборе | |
| 4 | ЛТ-72Б.06Б.000-02 | Гидроцилиндр | |
| 5 | ПЛ5.13.040 | Маслопровод | |
| 6 | ПЛ5.13.050 | Кронштейн | |
| 7 | ПЛ5.13.001 | Ось | |
| 8 | ПЛ5.13.002 | Ось | |
| 9 | ПЛ5.13.013 | Ось | |
| 10 | ПЛ5.13.003 | Ось | |
| 15 | ПЛ5.13.060 | Маслопровод | |
| 16 | ЛТ-72А.00.005 | Втулка распоры | |
| 17 | ЛТ-72А.00.018 | Гайка | |
| 18 | ПЛ5.13.203 | Втулка | |
| 20 | ПЛ5.13.130 | Зуб | |
| 21 | Шайба 42.02 {ГОСТ 11371-78} | Шайба 10.01.08кп | |
| 22 | Масленка 1.2Ц6 {ГОСТ 19833-74} | Масленка 1.2Ц6 | |
| 23 | Болт М20х65.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 24 | Болт М20х75.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 25 | Гайка М20-6Н.8 {ГОСТ 5915-70} | Гайка М8-6Н.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
