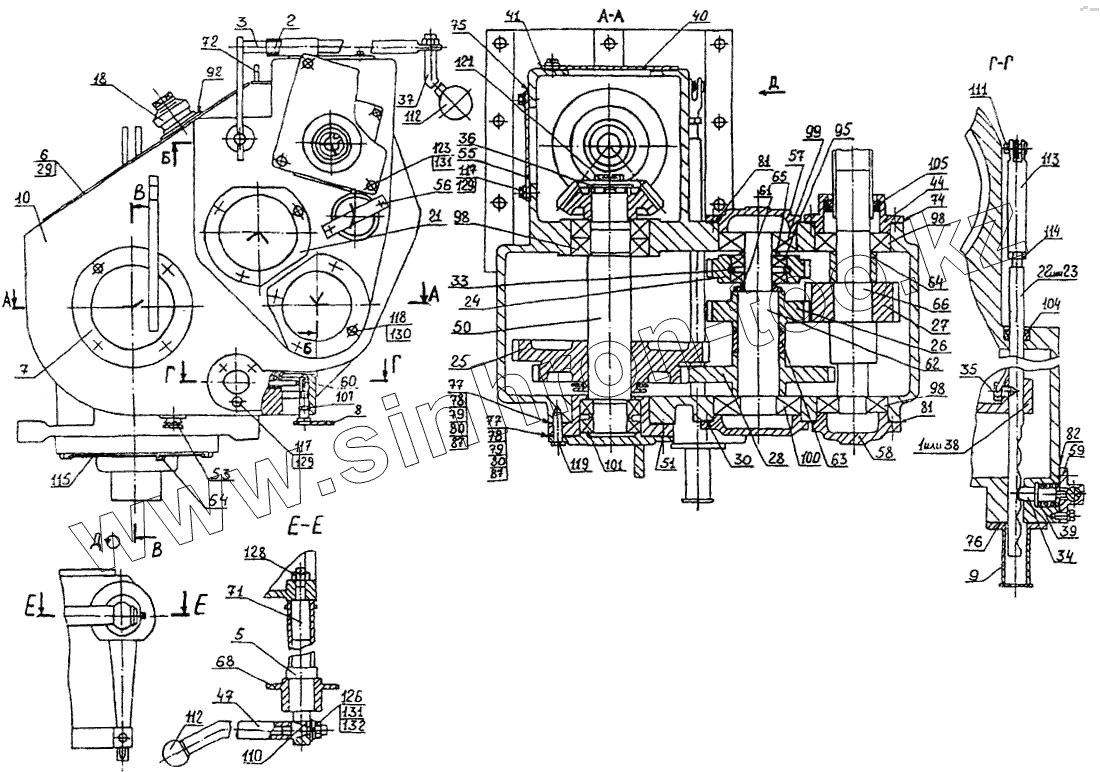

Каталог запасных частей к технике: АОМЗ ЛТ-72 Б. Коробка перемены передач
1
2
3
5
6
7
8
9
10
21
22
23
24
25
26
27
28
29
30
36
36
37
38
39
40
41
44
47
50
51
53
54
55
56
57
58
59
60
61
62
63
64
65
66
68
71
72
74
75
77
77
78
78
79
79
80
80
81
81
82
87
87
92
98
98
98
99
100
101
104
105
107
110
111
112
112
113
114
115
117
117
118
119
121
123
126
128
131
131
132
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЛТ-72.03.200 | Вилка в сборе | |
| 2 | ЛТ-72.03.300 | Опора | |
| 3 | ЛТ-72.03.400 | Рычаг в сборе | |
| 5 | ЛТ-72А.03А.050 | Рычаг | |
| 6 | ЛТ-72А.03А.080 | Крышка в сборе | |
| 7 | ЛТ-72А.03Б.100 | Крышка в сборе | |
| 8 | ПЛ5.03.200 | Рычаг фиксатора | |
| 9 | ПЛ5.03.900 | Кожух | |
| 10 | ЛТ-72Б.03.001 | Корпус | |
| 11 | ЛТ-72Б.03.004 | Кронштейн | |
| 21 | ЛТ-72.03.005 | Крышка | |
| 22 | ЛТ-72.03.006А | Валик переключения | |
| 23 | ЛТ-72.03.006А-01 | Валик переключения | |
| 24 | ЛТ-72.03.007 | Колесо зубчатое | |
| 25 | ЛТ-72.03.008 | Блок шестерен | |
| 26 | ЛТ-72.03.009 | Колесо зубчатое | |
| 27 | ЛТ-72.03.011 | Колесо зубчатое | |
| 28 | ЛТ-72.03.012 | Колесо зубчатое | |
| 29 | ЛТ-72.03.014 | Прокладка | |
| 30 | ЛТ-72.03.016 | Прокладка | |
| 36 | ЛТ-72.03.031-01 | Шайба | |
| 36 | ЛТ-72.03.031-01 | Шайба | |
| 37 | ЛТ-72Б.03.033 | Стержень | |
| 38 | ЛТ-72.03.034 | Вилка | |
| 39 | ЛТ-72.03.036 | Пружина | |
| 40 | ЛТ-72.03А.044 | Крышка | |
| 41 | ЛТ-72.03А.045 | Прокладка | |
| 43 | ЛТ-72А.03А.002 | Колесо зубчатое | |
| 44 | ЛТ-72А.03А.004 | Крышка | |
| 45 | ЛТ-72А.03А.005 | Кольцо | |
| 47 | ЛТ-72А.03А.008 | Рукоятка | |
| 50 | ЛТ-72А.03Б.004 | Вал | |
| 51 | ЛТ-72А.03Б.005 | Стакан | |
| 53 | ЛТ-72.18.008 | Пробка | |
| 54 | ЛТ-72.18.011 | Пробка | |
| 55 | ПЛ5.03.002 | Крышка | |
| 56 | ПЛ5.03.005 | Оседержатель | |
| 57 | ПЛ5.03.007 | Крышка | |
| 58 | ПЛ5.03.007-01 | Крышка | |
| 59 | ПЛ5.03.011 | Крышка | |
| 60 | ПЛ5.03.012 | Фиксатор | |
| 61 | ПЛ5.03.022 | Кольцо | |
| 62 | ПЛ5.03.034 | Вал | |
| 63 | ПЛ5.03.035 | Втулка | |
| 64 | ПЛ5.03.035-01 | Втулка | |
| 65 | ПЛ5.03.035-03 | Втулка | |
| 66 | ПЛ5.03.037 | Вал | |
| 68 | ПЛ5.03.043 | Опора | |
| 71 | ПЛ5.03.053 | Палец | |
| 72 | ПЛ5.03.055 | Рым-болт | |
| 74 | ПЛ5.03.056-01 | Прокладка | |
| 75 | ПЛ5.03.056-02 | Прокладка | |
| 77 | ПЛ5.03.057 | Прокладка | |
| 78 | ПЛ5.03.057-01 | Прокладка | |
| 79 | ПЛ5.03.057-02 | Прокладка | |
| 80 | ПЛ5.03.057-03 | Прокладка | |
| 81 | ПЛ5.03.058 | Прокладка | |
| 82 | ПЛ5.03.061 | Прокладка | |
| 87 | ПЛ5.03.068 | Прокладка | |
| 92 | ВМ4.07.039 | Прокладка сапуна | |
| 98 | Подшипник 310 {ГОСТ 8338-75} | Подшипник 310 | |
| 99 | Подшипник 408 {ГОСТ 8338-75} | Подшипник 310 | |
| 100 | Подшипник 410 {ГОСТ 8338-75} | Подшипник 310 | |
| 101 | Подшипник 7210 А {ГОСТ 333-79} | Подшипник 7210 А | |
| 104 | Манжета 1.1-20х40-1 {ГОСТ 8752-79} | Манжета 1.1-20х40-1 | |
| 105 | Манжета 1.1-65х90-1 {ГОСТ 8752-79} | Манжета 1.1-20х40-1 | |
| 106 | Манжета 1.1-85х110-1 {ГОСТ 8752-79} | Манжета 1.1-20х40-1 | |
| 107 | Кольцо 018-022-25-2-3 {ГОСТ 18829-79} | Кольцо 018-022-25-2-3 | |
| 110 | Шпонка 8х7х20 {ГОСТ 8789-78} | Шпонка 8х7х20 | |
| 111 | Шплинт 3.2х 3.2 {ГОСТ 397-79} | Шплинт 3.2х20 | |
| 112 | А-37-59 | Рукоятка | |
| 113 | Т4.40.105 | Вилка | |
| 114 | Гайка М12х1,25-6Н.8 {ГОСТ 5915-70} | Гайка М8-6Н.8 | |
| 115 | Проволока 1,6 {ГОСТ 3282-74} | Проволока 1,6 | |
| 117 | Болт М8-6gх20.58 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 118 | Болт М10-6gх30.58 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 119 | Болт М10-6gх50.58 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 121 | Болт 3М10-6gх20.58 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 123 | Болт М12-6gх35.66 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 126 | Гайка М12-6.Н.8 {ГОСТ 5915-70} | Гайка М8-6Н.8 | |
| 128 | Гайка М12-6.Н8 {ГОСТ 5918-73} | Гайка М16х1,5-6Н.8 | |
| 131 | Шайба 12.65Г {ГОСТ 6402-70} | Шайба 8.65Г | |
| 132 | Шайба 12.01.08КП {ГОСТ 11371-78} | Шайба 10.01.08кп |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
