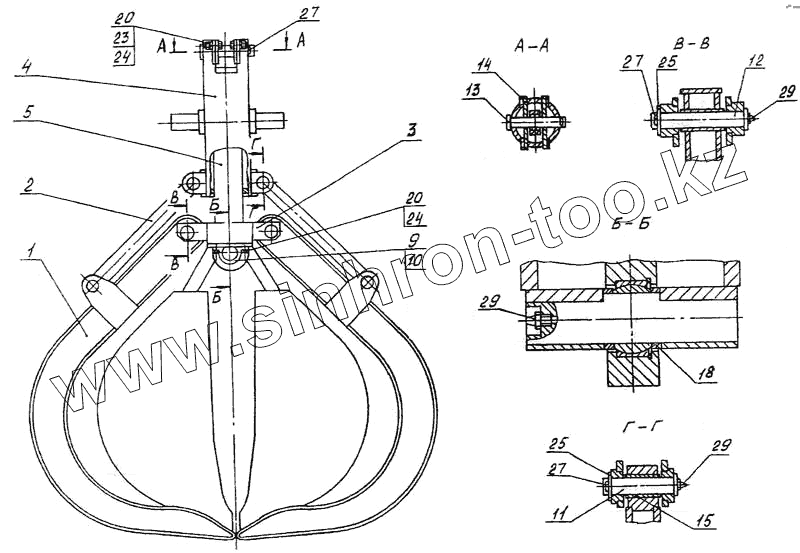

Каталог запасных частей к технике: АОМЗ ЛТ-72 Б. Грейфер
1
2
3
4
5
9
10
11
12
13
14
15
18
20
20
23
24
24
25
25
27
27
27
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЛП10.01.100 | Челюсть | |
| 2 | ЛП10.01.200 | Тяга | |
| 3 | ЛП10.01.300 | Стакан соединительный | |
| 4 | ЛП10.01.400 | Траверса | |
| 5 | ЛП10.01.500Е | Гидроцилиндр | |
| 9 | ЛП10.01.001 | Ось | |
| 10 | ЛП10.01.002 | Скобка | |
| 11 | ЛП10.01.003 | Палец | |
| 12 | ЛП10.01.004 | Палец | |
| 13 | ЛП10.01.005 | Палец | |
| 14 | ЛП10.01.006 | Полоса | |
| 15 | ЛП10.01.007 | Втулка | |
| 18 | ЛТ-72А.00.005 | Втулка распоры | |
| 20 | Болт М16-6gх35.58 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 23 | Гайка М16-6Н.8 {ГОСТ 7798-70} | Болт М8-6gх35.66 | |
| 24 | Шайба 16.01.08кп {ГОСТ 11371-78} | Шайба 10.01.08кп | |
| 25 | Шайба 30.01.08кп {ГОСТ 11371-78} | Шайба 10.01.08кп | |
| 27 | Шплинт 5х71 {ГОСТ 397-79} | Шплинт 3.2х20 | |
| 29 | Масленка 1.2Ц6 {ГОСТ 19853-74} | Масленка 1.2.Ц6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
