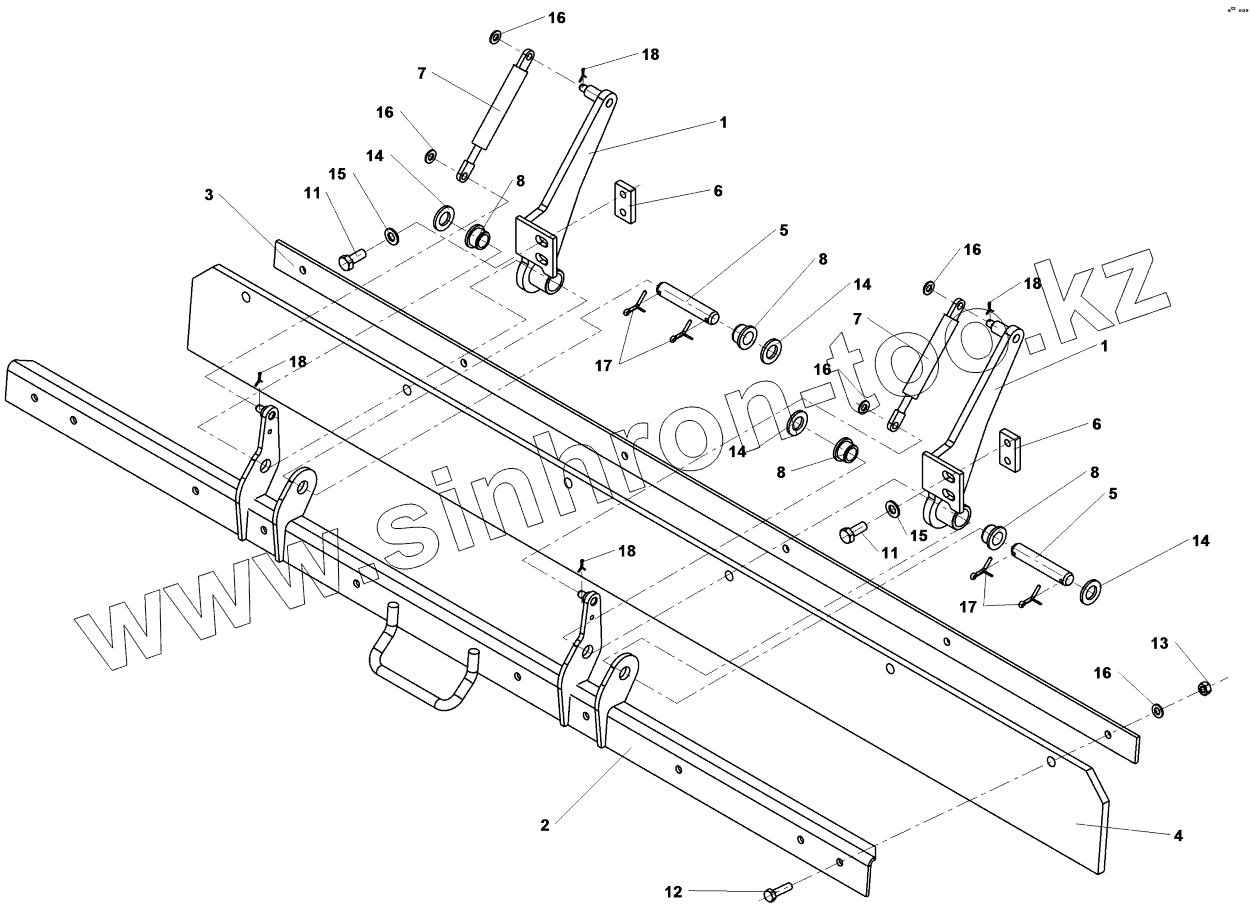

Каталог запасных частей к технике: Ammann AV 70X. Upper tilting scraper
1
1
2
3
4
5
5
6
6
7
7
8
8
8
8
11
11
12
13
14
14
14
14
15
15
16
16
16
16
16
17
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-07309A | 4-07309A | Scraper | |
| 1 | 4-05494A | Holder | |
| 2 | 4-07307A | Angle | |
| 3 | 4-07305A | Flat | |
| 4 | 4-07306A | Blade | |
| 5 | 4-443041 | Bolt | |
| 6 | 4-05497A | Plate | |
| 7 | 1203461 | Gas pressure spring | |
| 8 | 4-6150090033 | Bushing | |
| 11 | 4-3002510025 | Hexagon head screw | |
| 12 | 4-3002508030 | Hexagon head screw | |
| 13 | 4-3048500080 | Hexagon nut | |
| 14 | 4-3170200170 | Washer | |
| 15 | 4-3170200105 | Washer | |
| 16 | 4-3170200084 | ШАЙБА | |
| 17 | 4-3178104028 | ШПЛИНТ | |
| 18 | 4-3178102012 | Split-pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
