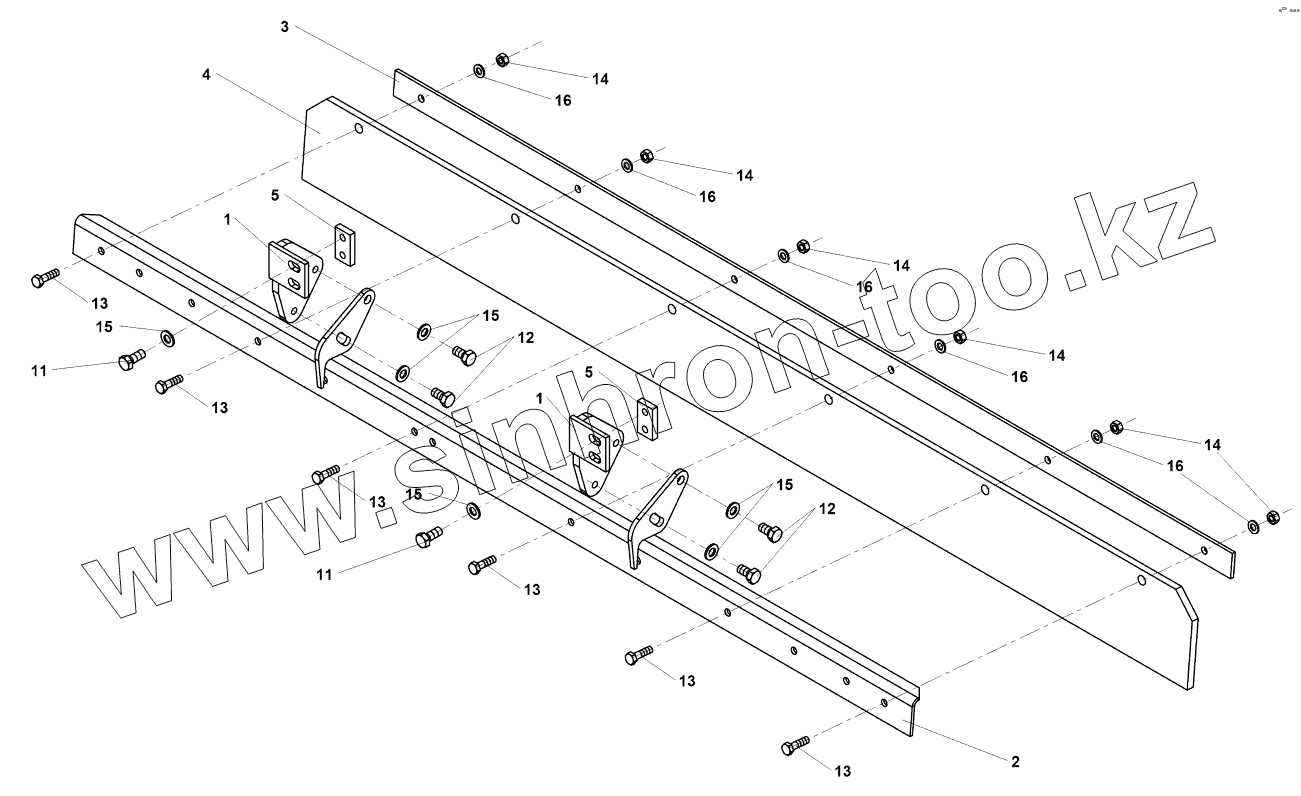

Каталог запасных частей к технике: Ammann AV 70X. Upper fixed scraper
1
1
2
3
4
5
5
11
11
12
12
13
13
13
13
13
13
14
14
14
14
14
15
15
15
15
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-11065A | 4-11065A | Scraper | |
| 1 | 4-11062A | Holder | |
| 2 | 4-11066A | Angle | |
| 3 | 4-07305A | Flat | |
| 4 | 4-07306A | Blade | |
| 5 | 4-05497A | Plate | |
| 11 | 4-3002510025 | Hexagon head screw | |
| 12 | 4-3002510020 | Hexagon head screw | |
| 13 | 4-3002508030 | Hexagon head screw | |
| 14 | 4-3048500080 | Hexagon nut | |
| 15 | 4-3170200105 | Washer | |
| 16 | 4-3170200084 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
