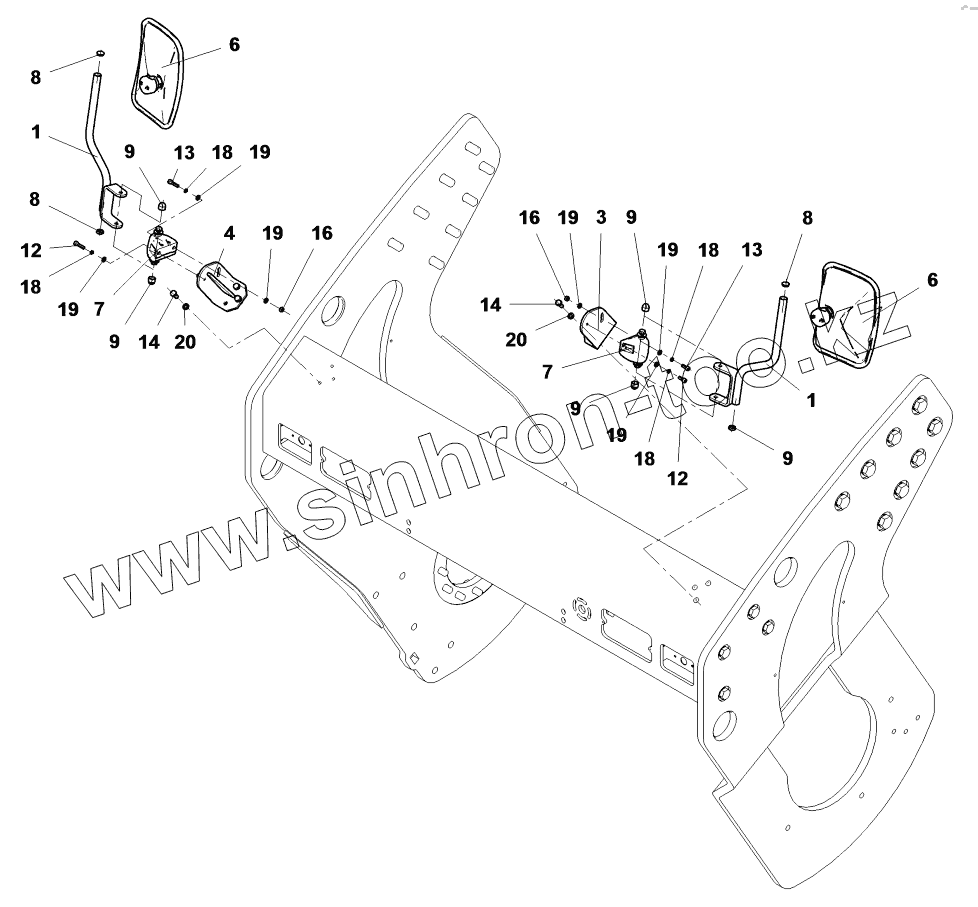

Каталог запасных частей к технике: Ammann AV 70X. Rear mirror
1
1
3
4
6
6
7
7
8
8
8
9
9
9
9
9
12
12
13
13
14
14
16
16
18
18
18
18
19
19
19
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-13220A | 4-13220A | Rear mirror | |
| 1 | 4-10597A | Holder | |
| 3 | 4-16425 | Bracket | |
| 4 | 4-16426 | Bracket | |
| 6 | 4-5358010136 | Rear mirror | |
| 7 | 4-5358010137 | Bearing | |
| 8 | 4-5358570072 | Plug | |
| 9 | 4-6150090093 | Screw head cover | |
| 12 | 4-3114306016 | Socket head cap screw | |
| 13 | 4-3114306025 | Socket head cap screw | |
| 14 | 4-3002508018 | Hexagon head screw | |
| 16 | 4-3048500060 | Hexagon nut | |
| 18 | 4-3174000061 | Lock washer | |
| 19 | 4-3170200064 | ШАЙБА | |
| 20 | 4-3900017080 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
