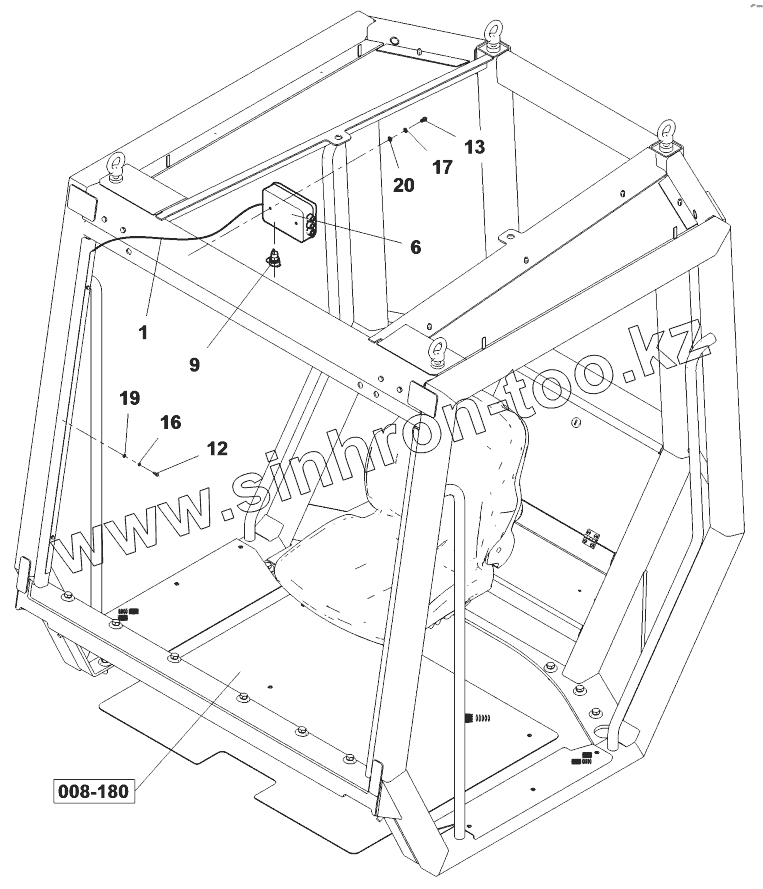

Каталог запасных частей к технике: Ammann AV 70X. Platform wiring

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано AP 240 (2008) AP 240 (2011) AP 240 (2012) ARP 35 (2015) ARS122 (2018) ARW 65 (2012) ASC 100 (2011) ASC 100 (2012) ASC 100 (2012) ASC 100 (2013) ASC 110 (2011) ASC 120 (2011) ASC 170 (2014) AV 110 X (2007) AV 70X (2013) AV110X (2014) AV12-2 (2009) AV16-2 (2009) AV16-2K (2009) AV20-2 (2009)

Схема > Не выбрано Articulated tandem roller V70X Engine Engine Contactor Cooling system Protective grid Intake and exhaust pipe Engine controls Pump group Drive Drum Left cover Right cover Yoke Vibrator Drum drive Hub drum assembly Tread Speed sensor Frame Lower fixed scraper Upper fixed scraper Frame front Frame rear Steering joint Swivel Tank cap Water tank Spraying Spraydown pipe Ventilation grid Cover Fuel tank Battery mounting Tread Cab Operator platform Cover Cab part A Ventilator Ventilator Cab part B Cab part C Roof Cab bedding Control Travel controls Complete seat Cab seat Platform seat Cover hood Lifting arm - cab Heating Housing Hydraulic Front drum hydraulic system Front drum hydraulic equipment w/o lock Rear drum hydraulic system Rear drum hydraulic equipment w/o lock Hydraulic system Pump hydraulics Cube Cube Hydraulic oil tank Steering hydraulics Cooling hydraulics Lifting hydraulics Electrical system Electrical installation Instrument panel Instrument panel Screed Cab wiring Display unit Basic equipment Signs Cover Plate Option Lower tilting scraper Upper tilting scraper Tank cap Railing Roof Equipment cover Railing Folding box Roof Rear mirror Windscreen wiper rear Electrical system Tread Platform wiring Warning light - cab Warning light - operator platform Reversing alarm Auxiliary headlamps - cab Auxiliary headlamps - operator platform Auxiliary headlamps - operator platform Registration plate lighting Car radio Tool kit Attachment parts Belt guard Lifting arm - platform Set of spare parts Filter set of 500 mh Edge cutter Edge cutter Hub Roller Edge cutter hydraulics Cutter control wiring Thermometer Fan cover Air conditioning system Electrical installation Fire extinguisher Retractor belt

1

6

9

12

13

16

17

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
4-325090	4-325090		Platform
1	4-325091		Cable harness
6	4-443731		Box
9	4-5358010411		Socket
12	4-3110304012		Hexagon head screw
13	4-3113105016		Socket head cap screw
16	4-3174500043		Serrated lock washer
17	4-3174500053		Serrated lock washer
19	4-3170200043		ШАЙБА
20	4-3170200053		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
