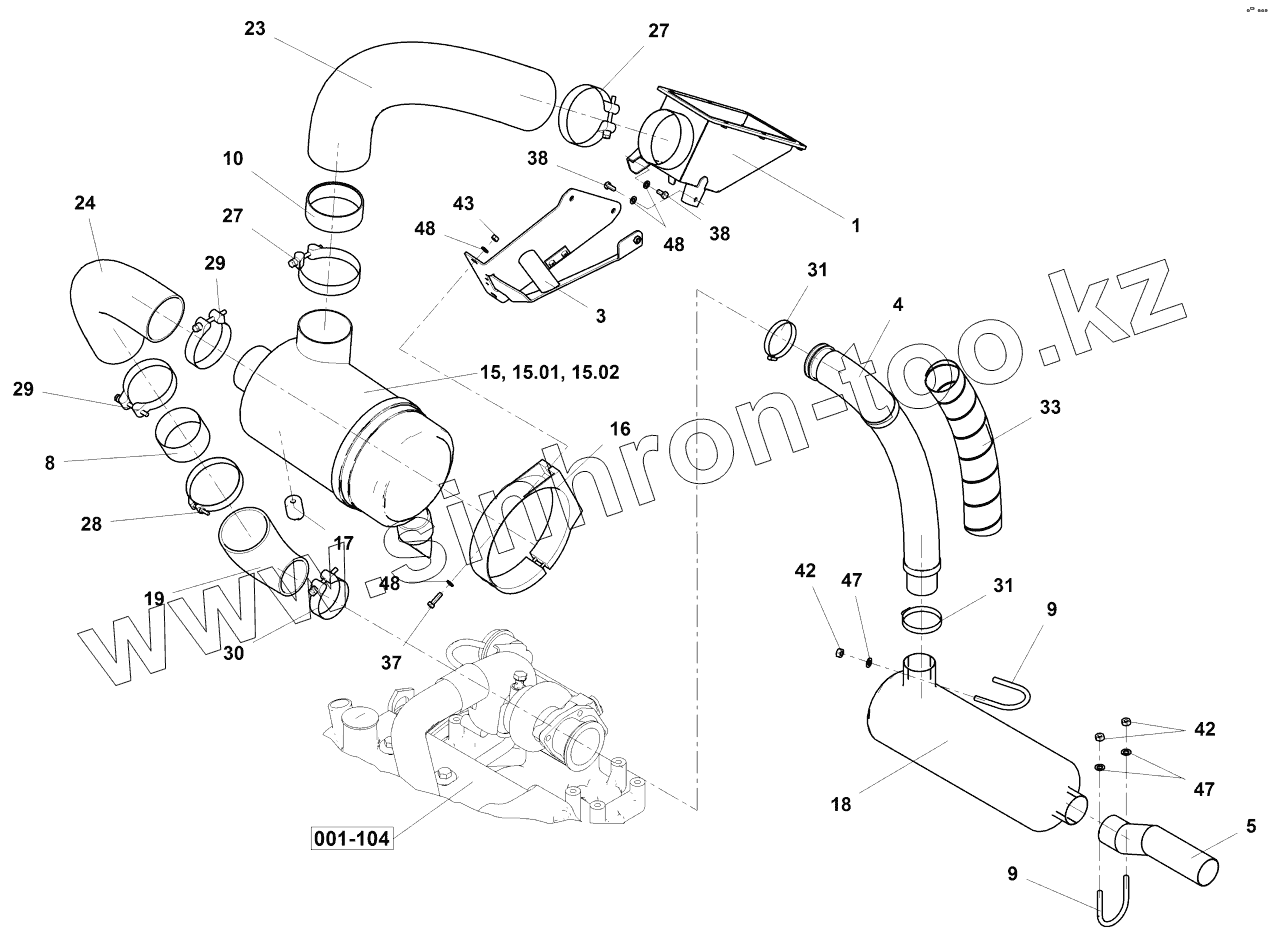

Каталог запасных частей к технике: Ammann AV 70X. Intake and exhaust pipe
1
3
4
5
8
9
9
10
15
15.01
15.02
16
17
18
19
23
24
27
27
28
29
29
30
31
31
33
37
38
38
42
42
43
47
47
48
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-07658A | 4-07658A | Intake | |
| 1 | 4-07863A | Box | |
| 3 | 4-07867A | Holder | |
| 4 | 4-07685A | Exhaust manifold | |
| 5 | 4-07668A | End fitting | |
| 8 | 4-07663A | Pipe | |
| 9 | 4-07667A | Yoke | |
| 10 | 4-07821A | Connector | |
| 15 | 4-5358520119 | Filter | |
| 15.01 | 4-5358520143 | Insert | |
| 15.02 | 4-5358520141 | Insert | |
| 16 | 4-5358520142 | Holder | |
| 17 | 4-5358520075 | Indicator | |
| 18 | 4-5358520146 | Exhaust | |
| 19 | 4-5358520144 | Manifold | |
| 23 | 4-11413A | Hose | |
| 24 | 4-11414A | Hose | |
| 27 | 4-5531020093 | Hose clamp | |
| 28 | 4-5531020092 | Hose clamp | |
| 29 | 4-5531020059 | СКОБА | |
| 30 | 4-5531020056 | Hose clamp | |
| 31 | 4-5531020012 | СКОБА | |
| 33 | 4-9200000190 | Band | |
| 37 | 4-3002508030 | Hexagon head screw | |
| 38 | 4-3002508018 | Hexagon head screw | |
| 42 | 4-3048500100 | Hexagon nut | |
| 43 | 4-3048500080 | Hexagon nut | |
| 47 | 4-3170600100 | Washer | |
| 48 | 4-3170600080 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
