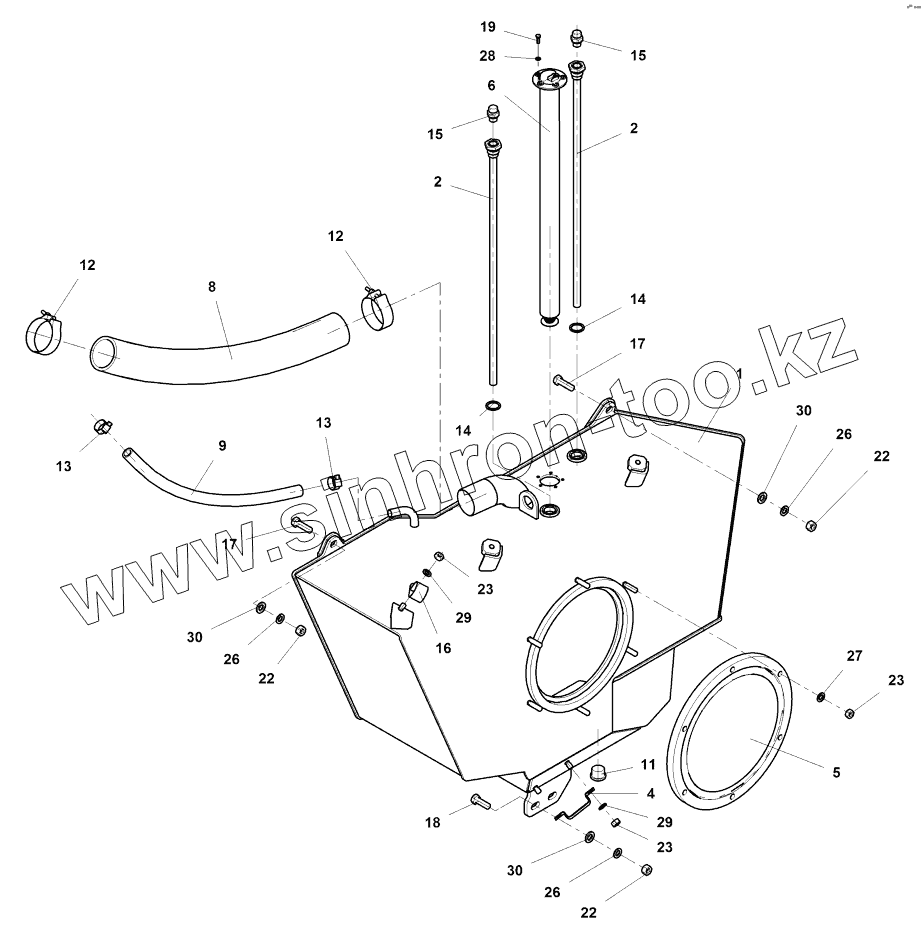

Каталог запасных частей к технике: Ammann AV 70X. Fuel tank
1
2
2
4
5
6
8
9
11
12
12
13
13
14
14
15
15
16
17
17
18
19
22
22
22
23
23
23
26
26
26
27
28
29
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-07609A | 4-07609A | Fuel tank | |
| 1 | 4-07610A | Fuel tank | |
| 2 | 4-07621A | Pipe | |
| 4 | 4-07310A | Clip | |
| 5 | 4-9512000353 | Cover | |
| 6 | 4-5358120076 | Float | |
| 8 | 4-6160090556 | Hose | |
| 9 | 4-6160084061 | Hose | |
| 11 | 4-5160670073 | Sealing plug | |
| 12 | 4-5531020062 | Hose clamp | |
| 13 | 4-5531020074 | Hose clamp | |
| 14 | 4-6090010417 | Sealing ring | |
| 15 | 4-5160650059 | Screwed connection | |
| 16 | 4-5160572175 | Clip | |
| 17 | 4-3002512040 | Hexagon head screw | |
| 18 | 4-3002512035 | Hexagon head screw | |
| 19 | 4-3002505016 | Hexagon head screw | |
| 22 | 4-3048500120 | Hexagon nut | |
| 23 | 4-3048500100 | Hexagon nut | |
| 26 | 4-3170600130 | Washer | |
| 27 | 4-3170600100 | Washer | |
| 28 | 4-3170200053 | Washer | |
| 29 | 4-3900017100 | Spring washer | |
| 30 | 4-3900017120 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
