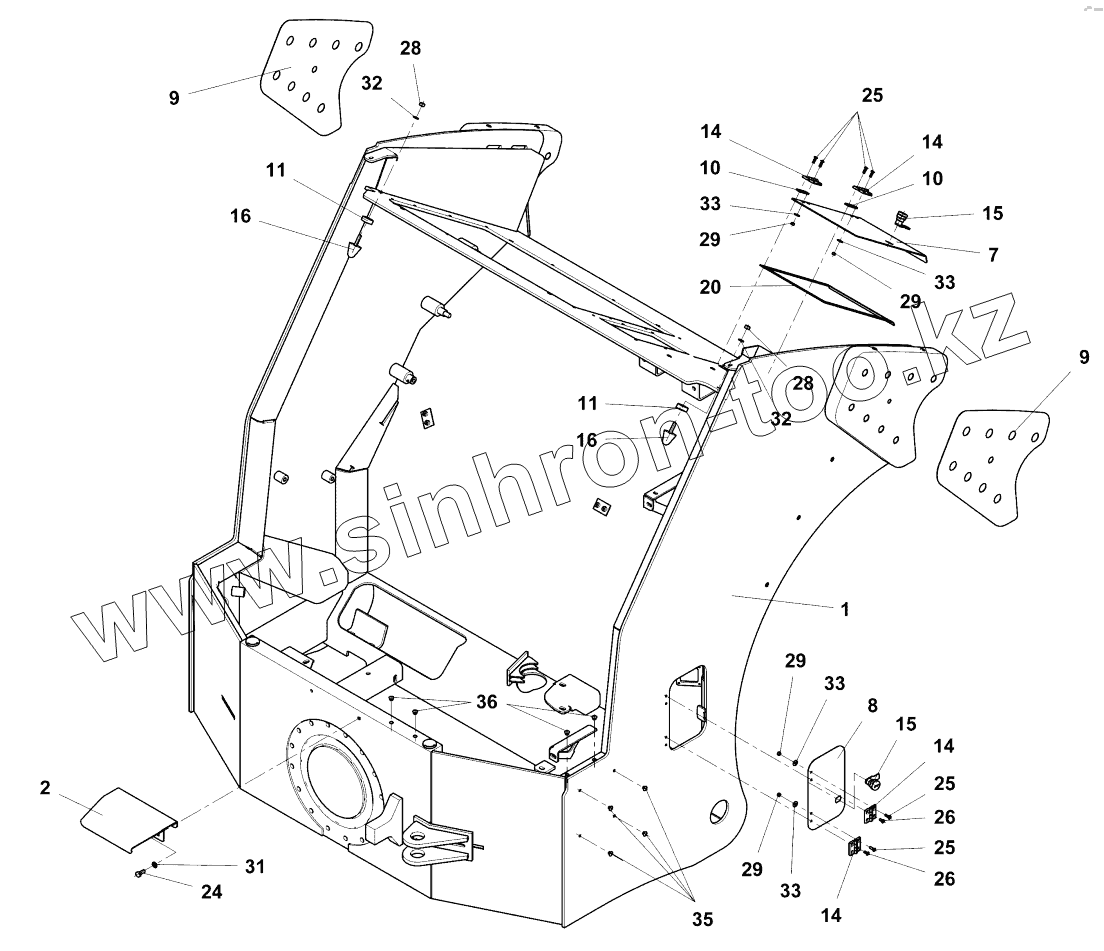

Каталог запасных частей к технике: Ammann AV 70X. Frame rear
1
2
7
8
9
9
10
10
11
11
14
14
14
14
15
15
16
16
20
24
25
25
25
26
26
28
28
29
29
29
29
31
32
32
33
33
33
33
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-07800A | 4-07800A | Rear frame | |
| 1 | 4-07801A | Rear frame | |
| 2 | 4-08843A | Plate | |
| 7 | 4-10451A | Door | |
| 8 | 4-11597A | Door | |
| 9 | 4-09768A | Washer | |
| 10 | 4-10452A | Washer | |
| 11 | 4-11824A | Washer | |
| 14 | 4-5358010501 | Hinge | |
| 15 | 4-9500001016 | Tongue lock | |
| 16 | 4-6160070617 | Rubber mount | |
| 20 | 4-11553A | Gasket | |
| 24 | 4-3002508020 | Hexagon head screw | |
| 25 | 4-3115505016 | Oval head countersunk screw | |
| 26 | 4-3115505012 | Oval head countersunk screw | |
| 28 | 4-3048500080 | Hexagon nut | |
| 29 | 4-3048500050 | Hexagon nut | |
| 31 | 4-3170600080 | Washer | |
| 32 | 4-3900017080 | Spring washer | |
| 33 | 4-3172900055 | Washer | |
| 35 | 4-5358570073 | Plug | |
| 36 | 4-5358570032 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
