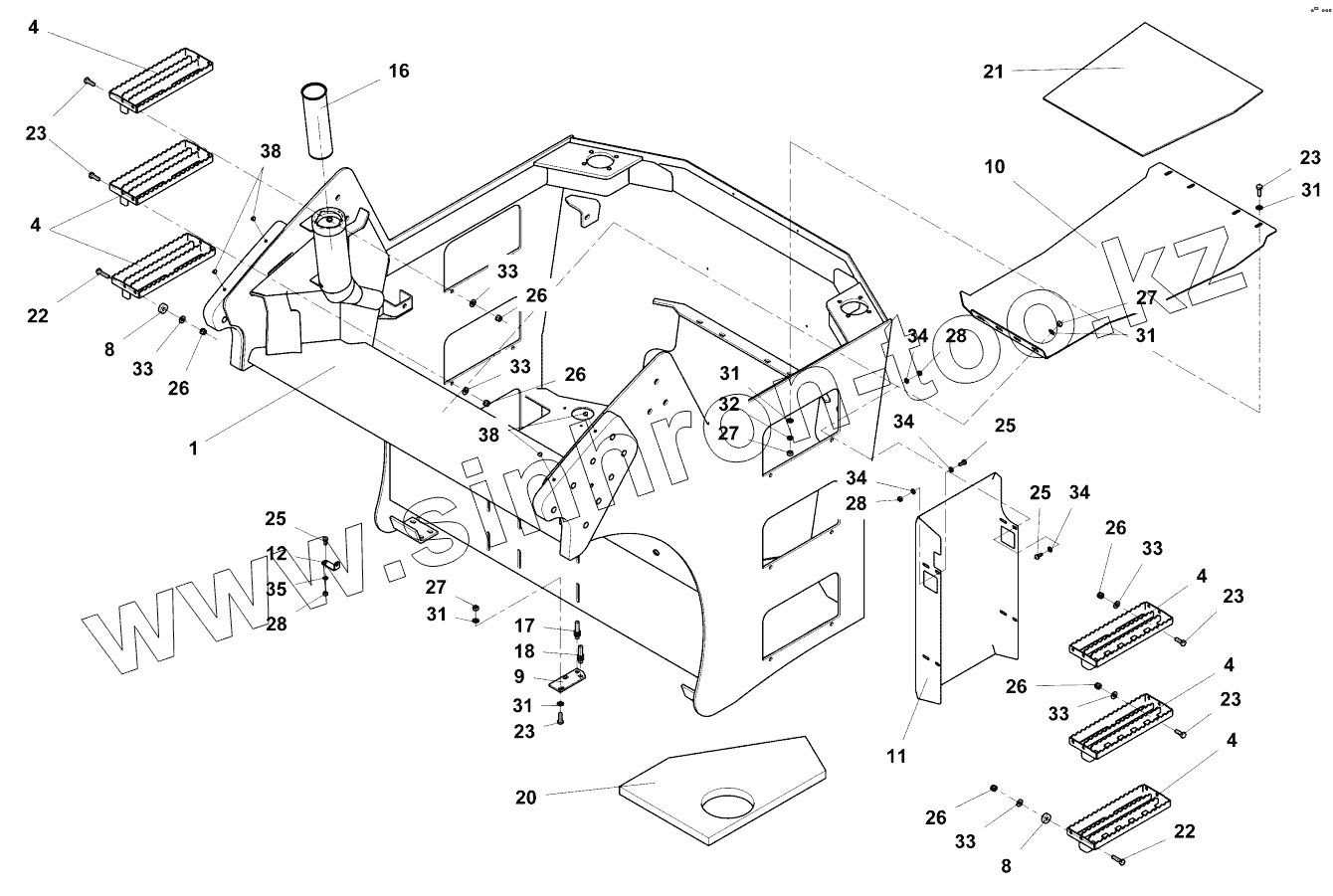

Каталог запасных частей к технике: Ammann AV 70X. Frame front
1
4
4
4
4
4
8
8
9
10
11
12
16
17
18
20
21
22
22
23
23
23
23
23
25
25
25
26
26
26
26
26
26
27
27
27
28
28
28
31
31
31
31
31
32
33
33
33
33
33
33
34
34
34
34
35
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-07990A | 4-07990A | Frame | |
| 1 | 4-07991A | Frame | |
| 4 | 4-12612A | Tread | |
| 8 | 4-11154A | Washer | |
| 9 | 4-08384A | Holder | |
| 10 | 4-07843A | Plate | |
| 11 | 4-10723A | Supporting pillar | |
| 12 | 4-12613A | Angle | |
| 16 | 4-9500000353 | Screen | |
| 17 | 4-5422120023 | Sensor | |
| 18 | 4-5422120034 | Sensor | |
| 20 | 4-10147A | Insulation | |
| 21 | 4-10146A | Rubber | |
| 22 | 4-3002510040 | Hexagon head screw | |
| 23 | 4-3002510030 | Hexagon head screw | |
| 25 | 4-3002508018 | Hexagon head screw | |
| 26 | 4-3149200100 | Nut | |
| 27 | 4-3048500100 | Hexagon nut | |
| 28 | 4-3048500080 | Hexagon nut | |
| 31 | 4-3170600100 | Washer | |
| 32 | 4-3900017100 | Spring washer | |
| 33 | 4-3679600100 | Strain washer | |
| 34 | 4-3170600080 | Washer | |
| 35 | 4-3900017080 | Spring washer | |
| 38 | 4-5358570073 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
