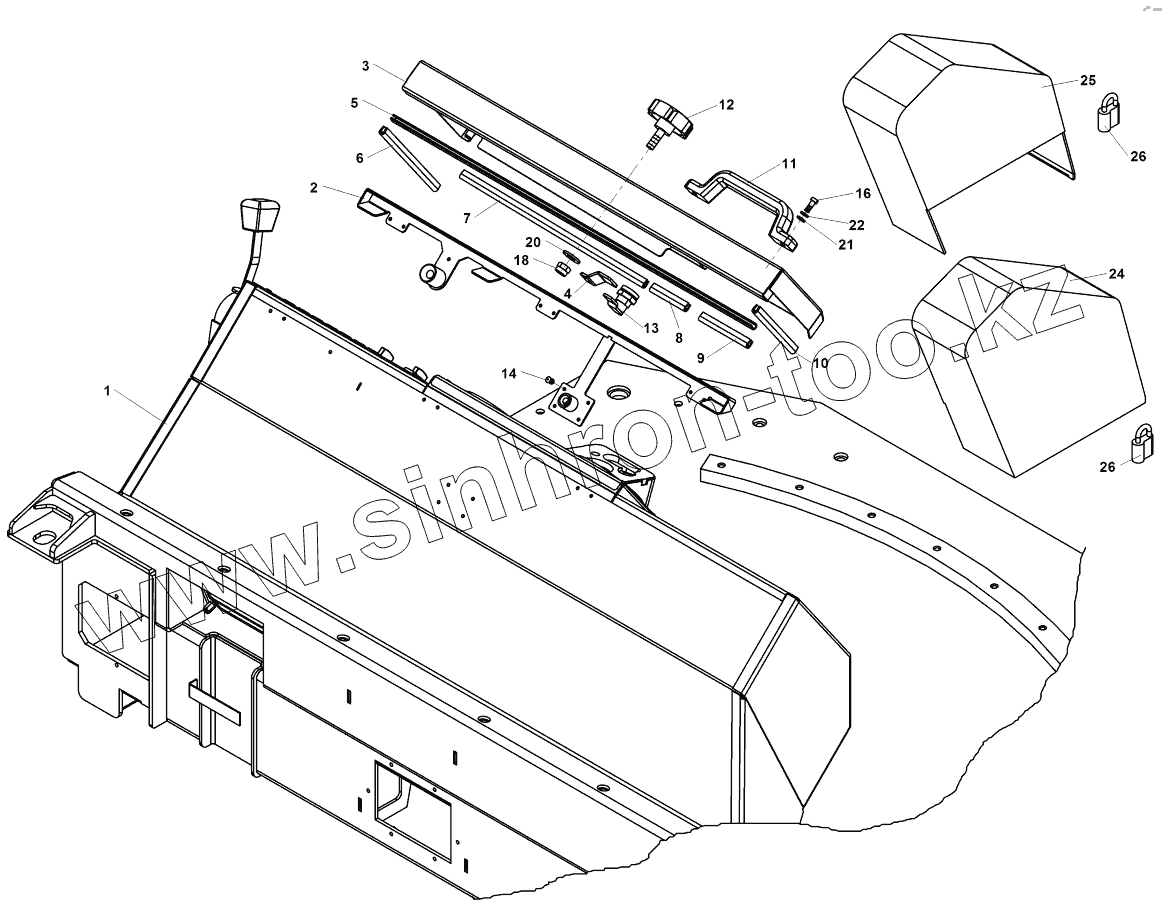

Каталог запасных частей к технике: Ammann AV 70X. Equipment cover
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
18
20
21
22
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-07450A | 4-07450A | Cover | |
| 1 | 4-07451A | Platform | |
| 2 | 4-07453A | Holder | |
| 3 | 4-07452A | Cover | |
| 4 | 4-08042A | Fixing device | |
| 5 | 4-11402A | Rubber profile | |
| 6 | 4-11403A | Rubber profile | |
| 7 | 4-11404A | Rubber profile | |
| 8 | 4-11405A | Rubber profile | |
| 9 | 4-11406A | Rubber profile | |
| 10 | 4-11407A | Rubber profile | |
| 11 | 4-6150030010 | Handle | |
| 12 | 4-6150090100 | Screw | |
| 13 | 4-9500001016 | Tongue lock | |
| 14 | 4-5535010950 | Rivet | |
| 16 | 4-3113106016 | Socket head cap screw | |
| 18 | 4-3149200100 | Nut | |
| 20 | 4-3172900115 | Washer | |
| 21 | 4-3170200064 | ШАЙБА | |
| 22 | 4-3900017060 | Spring washer | |
| 24 | 4-6580050097 | Cover | |
| 25 | 4-6580050098 | Cover | |
| 26 | 4-5358010327 | Padlock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
