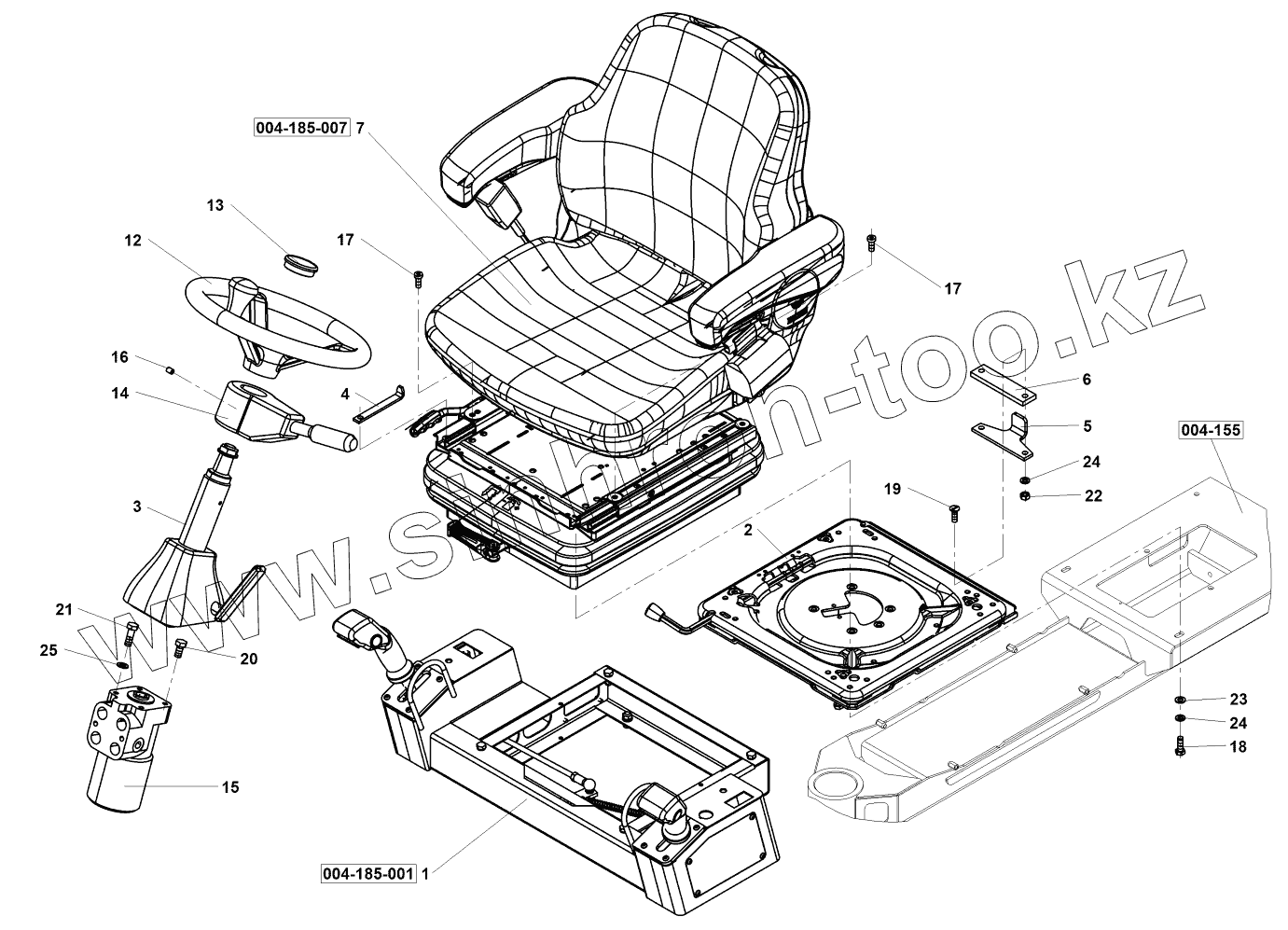

Каталог запасных частей к технике: Ammann AV 70X. Control
1
2
3
4
5
6
7
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
24
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-09160A | 4-09160A | Control | |
| 1 | 4-S04423A | Travel controls | |
| 2 | 4-04691A | Swivel | |
| 3 | 4-05296A | Pillar | |
| 4 | 4-06070A | Plate | |
| 5 | 4-04688A | Plate | |
| 6 | 4-06990A | Washer | |
| 7 | 4-S614129 | Complete seat | |
| 12 | 4-9200600016 | Steering wheel | |
| 13 | 4-9200600017 | Cover | |
| 14 | 4-9200600015 | Switch | |
| 15 | 1240168 | Steering unit | |
| 16 | 4-6150080004 | Hose | |
| 17 | 4-3798408020 | Socket head cap screw | |
| 18 | 4-3002508025 | Hexagon head screw | |
| 19 | 4-3115108025 | Countersunk screw | |
| 20 | 4-3002510020 | Hexagon head screw | |
| 21 | 4-3002510030 | Hexagon head screw | |
| 22 | 4-3048500080 | Hexagon nut | |
| 23 | 4-3170200084 | ШАЙБА | |
| 24 | 4-3900017080 | Spring washer | |
| 24 | 4-3900017080 | Spring washer | |
| 25 | 4-3900017100 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
