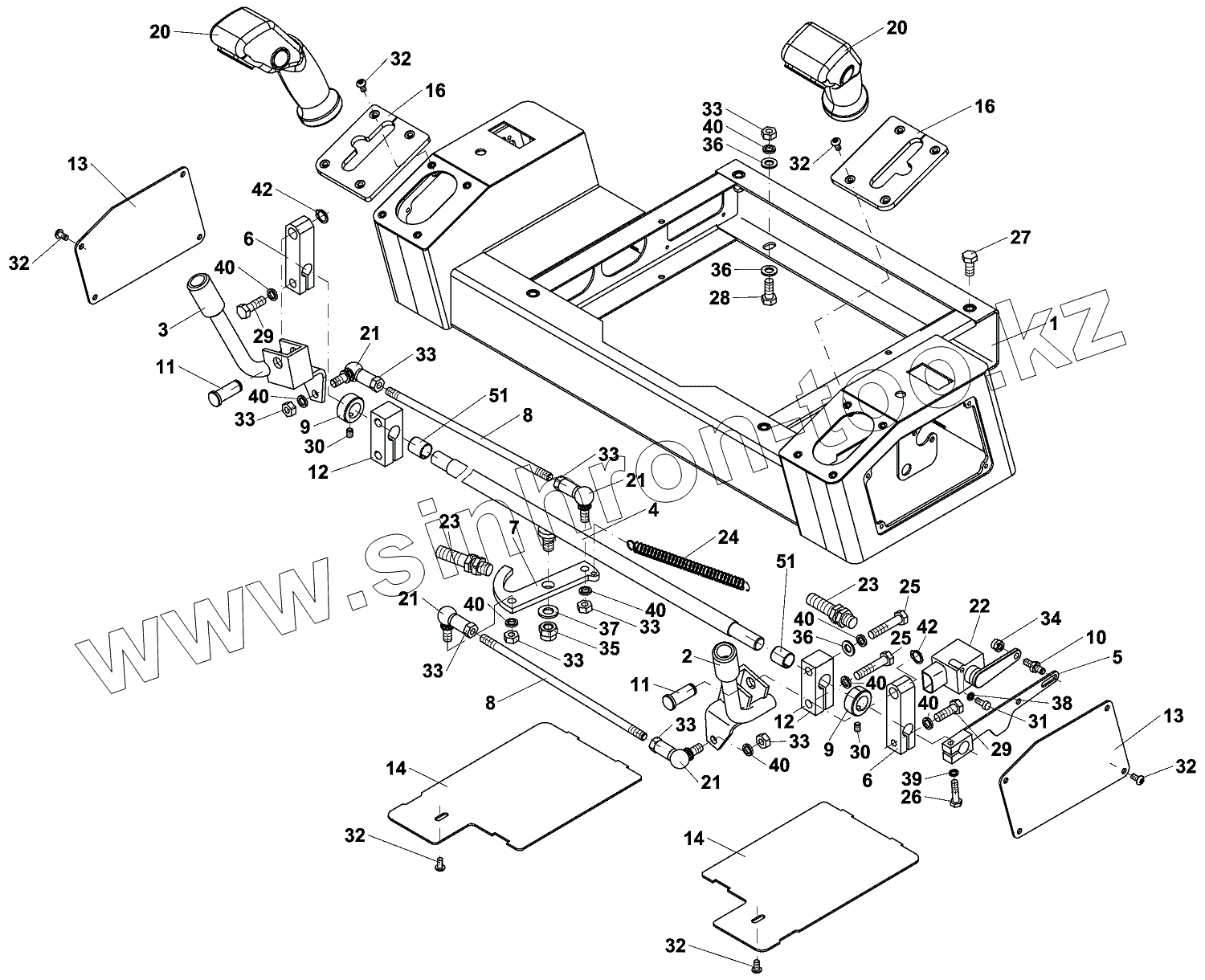

Каталог запасных частей к технике: Ammann AV 110 X. УПРАВЛЕНИЕ ПЕРЕДВИЖЕНИЕМ
1
2
3
4
5
6
6
7
8
8
9
9
10
11
11
12
12
13
13
14
14
16
16
20
20
21
21
21
21
22
23
23
24
25
25
26
27
28
29
29
30
30
31
32
32
32
32
32
32
33
33
33
33
33
33
33
33
33
34
35
36
36
36
37
38
39
40
40
40
40
40
40
40
40
40
42
42
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ND126019 | ND126019 | УПРАВЛЕНИЕ ПЕРЕДВИЖ | |
| 1 | ND126020 | КОРПУС | |
| 2 | ND126021 | РЫЧАГ ПРАВЫЙ | |
| 3 | ND126022 | РЫЧАГ ЛЕВЫЙ | |
| 4 | ND126023 | УСИЛИТЕЛЬ | |
| 5 | ND126028 | ПЛЕЧО | |
| 6 | ND126024 | РЫЧАГ | |
| 7 | ND126025 | КОРОМЫСЛО | |
| 8 | ND126026 | ТЯГА | |
| 9 | ND126027 | КОЛЬЦО | |
| 10 | ND126029 | ШТИФТ | |
| 11 | ND126030 | ЦАПФА | |
| 12 | ND126031 | ТОРМОЗ | |
| 13 | ND126032 | КРЫШКА | |
| 14 | ND126033 | НИЖНЯЯ КРЫШКА | |
| 16 | ND126039 | КУЛИЦА | |
| 20 | ND124420 | ГОЛОВКА | |
| 21 | ND124421 | УГЛОВОЙ ШАРНИР | |
| 22 | ND124041 | ДАТЧИК | |
| 23 | ND123540 | ДАТЧИК | |
| 24 | ND037228 | ПРУЖИНА | |
| 25 | ND021185 | БОЛТ | |
| 26 | ND021290 | БОЛТ | |
| 27 | ND110079 | БОЛТ | |
| 28 | ND127695 | БОЛТ | |
| 29 | ND021295 | БОЛТ | |
| 30 | ND024758 | БОЛТ УСТАНОВОЧНЫЙ | |
| 31 | ND024122 | БОЛТ | |
| 32 | ND124536 | БОЛТ | |
| 33 | ND021848 | ГАЙКА | |
| 34 | ND027300 | ГАЙКА | |
| 35 | ND027302 | ГАЙКА | |
| 36 | ND029249 | ШАЙБА | |
| 37 | ND029250 | ШАЙБА | |
| 38 | ND029308 | ПРУЖИННАЯ ШАЙБА | |
| 39 | ND029309 | ПРУЖИННАЯ ШАЙБА | |
| 40 | ND029310 | ПРУЖИННАЯ ШАЙБА | |
| 42 | ND069817 | СТОПОРНОЕ КОЛЬЦО | |
| 50 | ND127694 | БОЛТ | |
| 51 | ND035955 | ВТУЛКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
