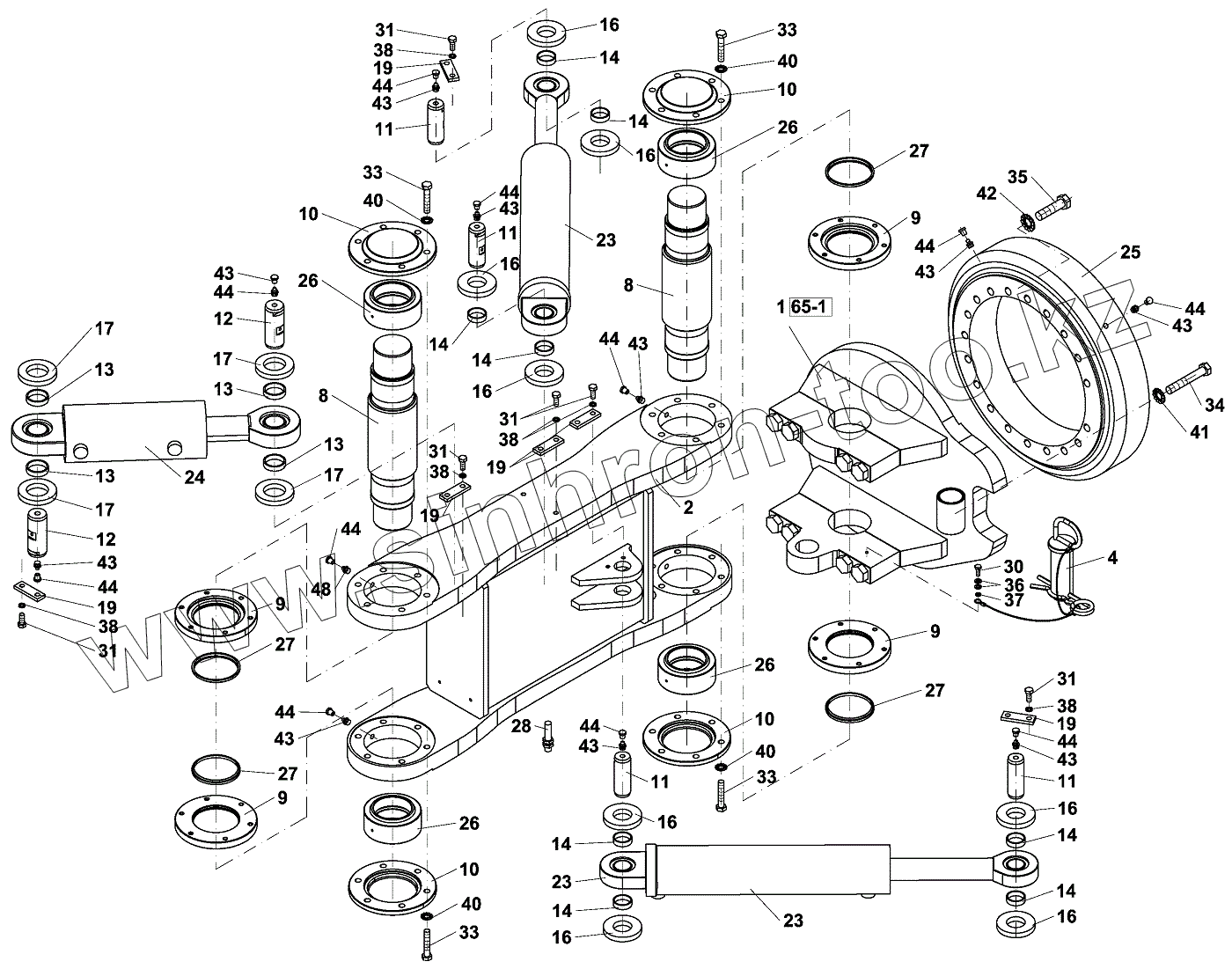

Каталог запасных частей к технике: Ammann AV 110 X. ШАРНИР
1
2
4
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
13
13
14
14
14
14
14
14
14
14
16
16
16
16
16
16
16
16
17
17
17
17
19
19
19
19
19
23
23
23
24
25
26
26
26
26
27
27
27
27
28
30
31
31
31
31
31
33
33
33
33
34
35
36
37
38
38
38
38
38
40
40
40
40
41
43
43
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
44
44
44
44
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ND125914 | ND125914 | ШАРНИР | |
| 1 | ND125961 | ПОВОРОТНОЕ УСТРОЙСТВО | |
| 2 | ND125915 | КОНСОЛЬ | |
| 4 | ND125986 | ПАЛЕЦ ШТОПОРНЫЙ | |
| 8 | ND125921 | ЦАПФА | |
| 9 | ND125920 | КРЫШКА | |
| 10 | ND125919 | КРЫШКА 1 | |
| 11 | ND125926 | ЦАПФА | |
| 12 | ND125928 | ЦАПФА | |
| 13 | ND125924 | КОЛЬЦО 1 | |
| 14 | ND125925 | КОЛЬЦО 2 | |
| 16 | ND126004 | КОЛЬЦО | |
| 17 | ND126011 | КОЛЬЦО 1 | |
| 19 | ND125927 | НАКЛАДКА | |
| 23 | ND123229 | ГИДРОДВИГАТЕЛЬ | |
| 24 | ND123230 | ГИДРОДВИГАТЕЛЬ | |
| 25 | ND124214 | ПОДШИПНИК | |
| 26 | ND068776 | ПОДШИПНИК | |
| 27 | ND123234 | КОЛЬЦО МАСЛОСЪЕМНОЕ | |
| 28 | ND123540 | ДАТЧИК | |
| 30 | ND021288 | БОЛТ | |
| 31 | ND021294 | БОЛТ | |
| 33 | ND021199 | БОЛТ | |
| 34 | ND021323 | БОЛТ | |
| 35 | ND021322 | БОЛТ | |
| 36 | ND029248 | ШАЙБА | |
| 37 | ND029309 | ПРУЖИННАЯ ШАЙБА | |
| 38 | ND029310 | ПРУЖИННАЯ ШАЙБА | |
| 40 | ND035941 | ШАЙБА | |
| 41 | ND118927 | ШАЙБА | |
| 43 | ND070133 | СМАЗОЧНАЯ ГОЛОВКА | |
| 44 | ND064758 | КОЛПАЧОК | |
| 48 | ND070130 | СМАЗОЧНАЯ ГОЛОВКА |
