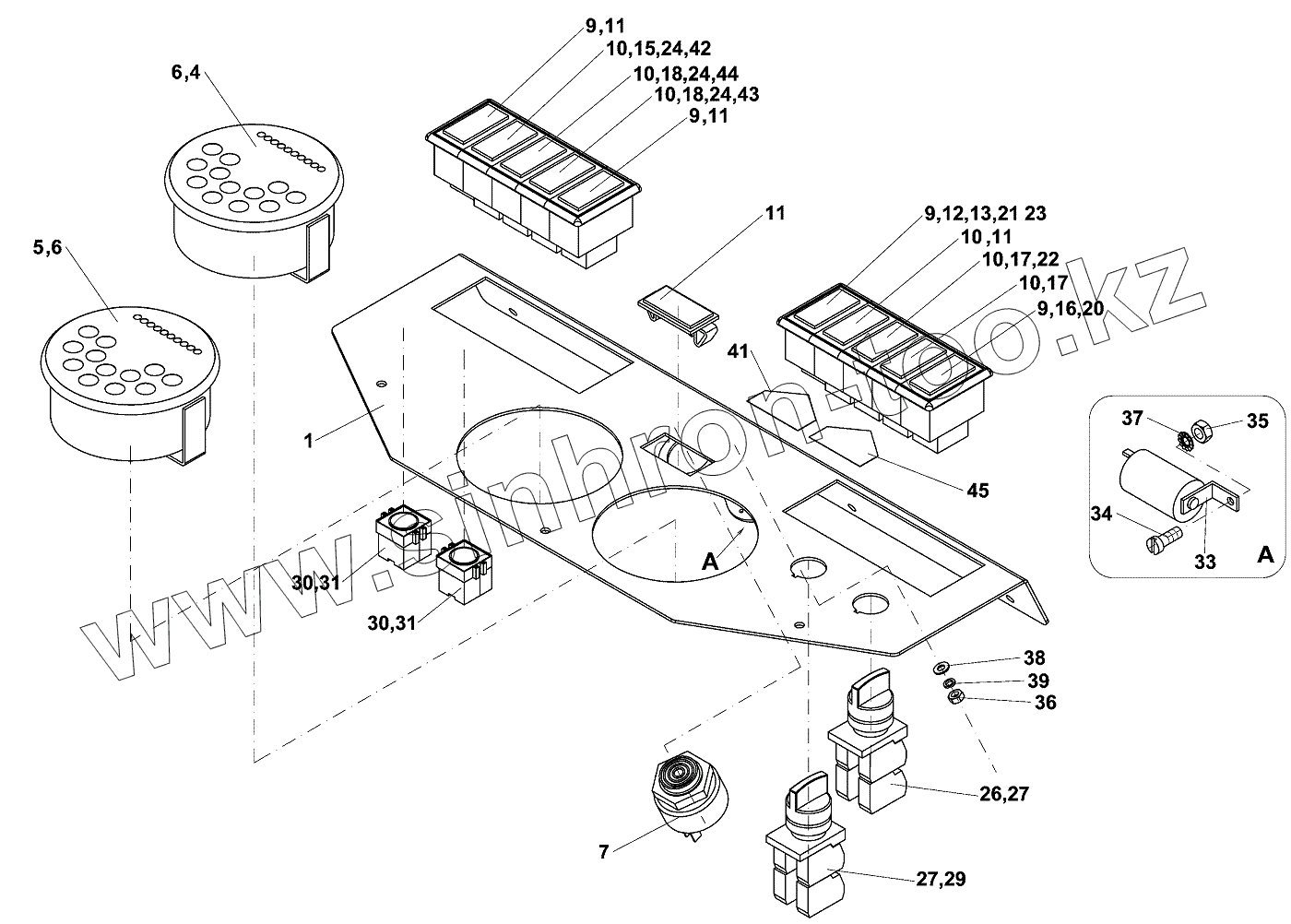

Каталог запасных частей к технике: Ammann AV 110 X. ПАНЕЛЬ ПРИБОРОВ

Тип техники

Марка

Модель

Схема

1

4

5

6

6

7

9

9

9

9

10

10

10

10

10

10

11

11

11

11

12

13

15

16

17

17

18

18

20

21

22

23

24

24

24

26

27

27

29

30

30

31

31

33

34

35

36

37

38

39

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
ND130008	ND130008		ПАНЕЛЬ ПРИБОРОВ
1	ND129993		ПАНЕЛЬ ПРИБОРОВ
4	ND126647		УСТРОЙСТВО
5	ND126648		УСТРОЙСТВО
6	ND126777		РЕЗИНОВОЙЕ КОЛЬЦО
7	ND093278		СИГНАЛ УРОВНЯ
9	ND065309		НАКОНЕЧНИК
10	ND065310		ДРОМЕЖУТОК
11	ND065391		КОЖУХ
12	ND065311		КОНТРОЛЬНЫЙ ФОНАРЬ
13	ND065422		ФАРА
15	ND065314		ВЫКЛЮЧАТЕЛЬ
16	ND065307		ВЫКЛЮЧАТЕЛЬ
17	ND065335		ВЫКЛЮЧАТЕЛЬ
18	ND065393		ВЫКЛЮЧАТЕЛЬ
20	ND065395		ТАБЛИЧКА
21	ND065352		ТАБЛИЧКА
22	ND065342		ТАБЛИЧКА
23	ND065394		ТАБЛИЧКА
24	ND065354		ТАБЛИЧКА
26	ND103379		ГОЛОВКА
27	ND103421		ГОЛОВКА
29	ND120063		СОЕДИНЯЮЩАЯ ЧАСТЬ
30	ND124175		КОНТАКТ
31	ND124174		КОНТАКТ
33	ND108032		СОПРОТИВЛЕНИЕ
34	ND024097		БОЛТ
35	ND026411		ГАЙКА
36	ND021846		ГАЙКА
37	ND029324		ШАЙБА
38	ND029247		ШАЙБА
39	ND029308		ПРУЖИННАЯ ШАЙБА
41	ND127055		СИМБОЛ
42	ND127056		СИМБОЛ
43	ND127057		СИМБОЛ
44	ND127061		СИМБОЛ
45	ND127062		СИМБОЛ
48	ND078447		ЛЕНТА
49	ND078445		ЛЕНТА

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
