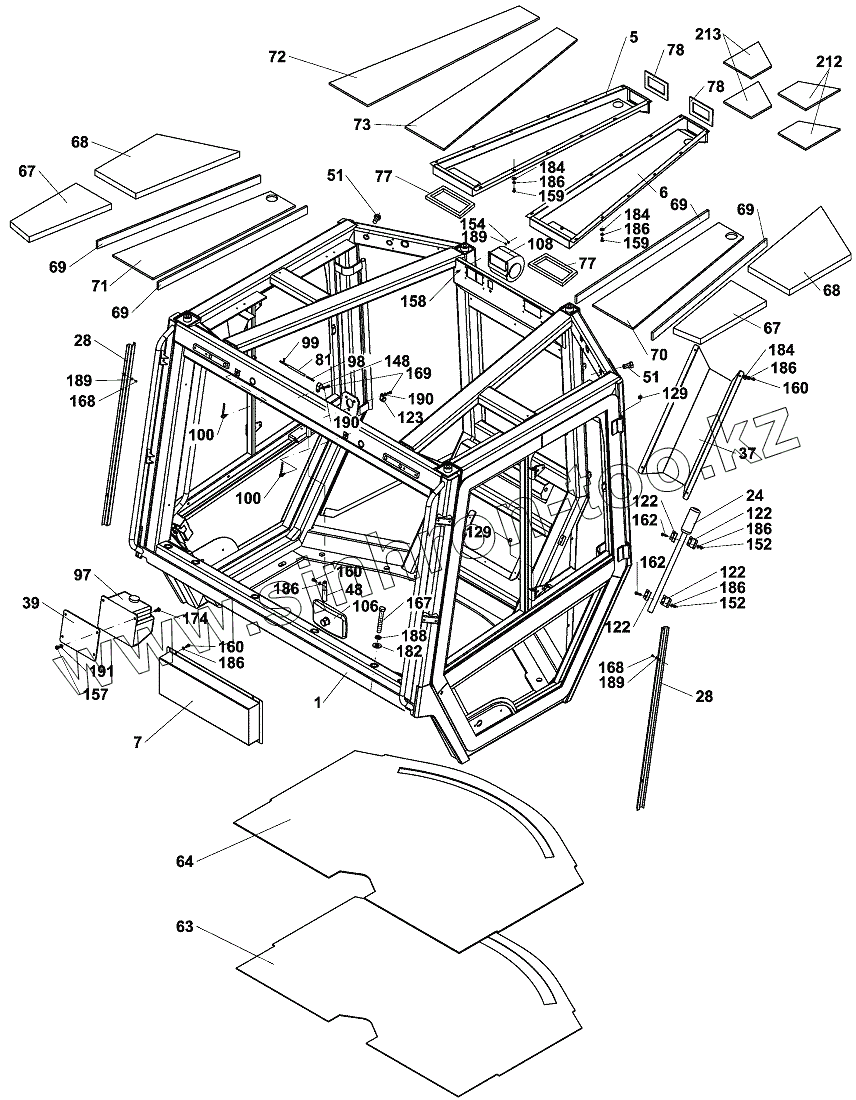

Каталог запасных частей к технике: Ammann AV 110 X. КАБИНА КОМПЛЕКТНАЯ
1
5
6
7
24
28
28
37
39
48
51
51
63
64
67
67
68
68
69
69
69
69
70
71
72
73
77
77
78
78
81
97
98
99
100
100
106
108
122
122
122
122
123
129
129
148
152
152
154
157
158
159
159
160
160
160
162
162
167
169
174
182
184
184
184
186
186
186
186
186
186
186
188
189
189
189
190
190
191
212
213
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ND129431 | ND129431 | КАБИНА КОМПЛЕТНАЯ | |
| 1 | ND129432 | КАБИНА СВАР.ДЕТАЛЬ | |
| 5 | ND129439 | КАНАЛ | |
| 6 | ND129440 | КАНАЛ | |
| 7 | ND129448 | ПРАВЫЙ КОРПУС | |
| 24 | ND129475 | РЫЧАГ | |
| 28 | ND129444 | МОЛДИНГ | |
| 37 | ND129455 | КОЖУХ | |
| 39 | ND129474 | ДЕРЖАТЕЛЬ РАСПЫЛИТЕЛ | |
| 48 | ND119931 | ШТАНГА | |
| 51 | ND036184 | ПРОБКА | |
| 63 | ND129460 | ИЗОЛЯЦ ПОЛА | |
| 64 | ND129428 | РЕЗИНА ПОЛА | |
| 67 | ND129496 | ПЕРЕДНЯЯ ИЗОЛЯЦИЯ | |
| 68 | ND129497 | ЗАДНЯЯ ИЗОЛЯЦИЯ | |
| 69 | ND129498 | ИЗОЛЯЦИЯ | |
| 70 | ND129499 | ПРАВАЯ ИЗОЛЯЦИЯ | |
| 71 | ND129500 | ЛЕВАЯ ИЗОЛЯЦИЯ | |
| 72 | ND129501 | КАНАЛ | |
| 73 | ND129502 | КАНАЛ | |
| 77 | ND132742 | УПЛОТНЕНИЕ | |
| 78 | ND103731 | ШЛАНГ | |
| 81 | ND132743 | ГИБКИЙ ШЛАНГ | |
| 97 | ND065426 | ПРЫСКАТЕЛЬ | |
| 98 | ND069511 | МУФТА | |
| 99 | ND064661 | РАСПРЕДЕЛ КОРОБКА | |
| 100 | ND065218 | ОПРЫСКИВАТЕЛЬ СТЕКЛА | |
| 106 | ND117813 | ЗЕРКАЛО | |
| 108 | ND129038 | ВЕНТИЛЯТОР | |
| 122 | ND117195 | ПРУЖИНА | |
| 123 | ND063145 | ПРИХВАТ | |
| 129 | ND064758 | КОЛПАЧОК | |
| 138 | ND124607 | ОБИВКА | |
| 139 | ND078445 | ЛЕНТА | |
| 140 | ND078500 | КОЖУХ | |
| 141 | ND078516 | КОЖУХ | |
| 148 | ND063146 | ПРИХВАТ | |
| 152 | ND021847 | ГАЙКА | |
| 154 | ND107947 | ГАЙКА | |
| 157 | ND027301 | ГАЙКА | |
| 158 | ND023784 | БОЛТ | |
| 159 | ND021287 | БОЛТ | |
| 160 | ND021288 | БОЛТ | |
| 162 | ND021290 | БОЛТ | |
| 167 | ND021234 | БОЛТ | |
| 169 | ND024135 | БОЛТ | |
| 174 | ND024388 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 182 | ND029288 | ШАЙБА | |
| 184 | ND029290 | ШАЙБА | |
| 186 | ND118926 | ПРУЖИННАЯ ШАЙБА | |
| 188 | ND035943 | ШАЙБА | |
| 189 | ND029246 | ШАЙБА | |
| 190 | ND029248 | ШАЙБА | |
| 191 | ND029249 | ШАЙБА | |
| 204 | ND131494 | ПЛИТА | |
| 206 | ND132329 | ШАЙБА | |
| 212 | ND132680 | ЛЕВАЯ ИЗОЛЯЦИЯ | |
| 213 | ND132681 | ПРАВАЯ ИЗОЛЯЦИЯ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
