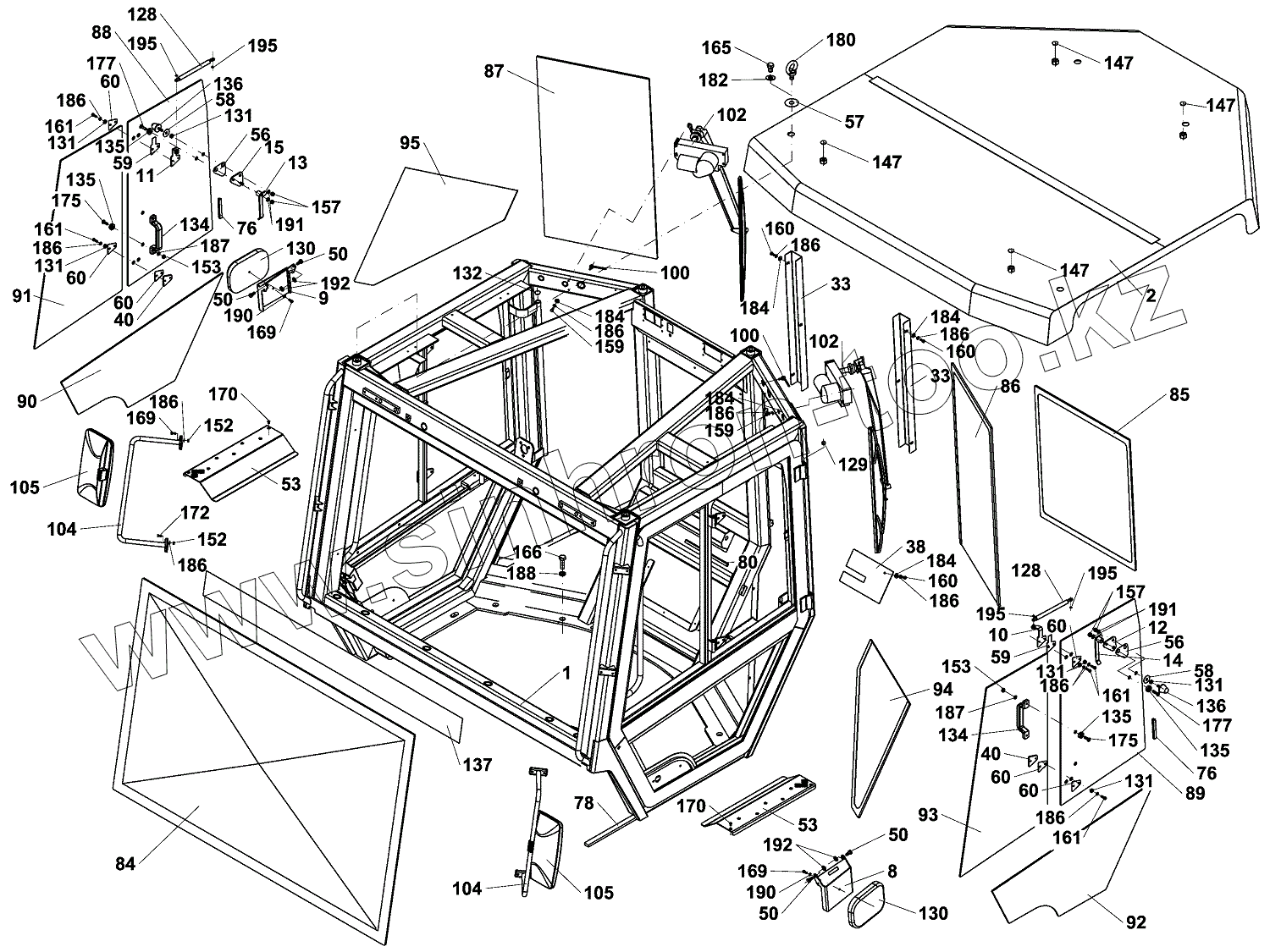

Каталог запасных частей к технике: Ammann AV 110 X. КАБИНА КОМПЛЕКТНАЯ
1
2
8
9
10
11
12
13
14
15
33
33
38
40
40
50
50
50
50
53
53
56
56
57
58
58
59
59
60
60
60
60
60
60
76
76
78
80
84
85
86
87
88
89
90
91
92
93
94
95
100
100
102
102
104
104
105
105
128
128
129
130
130
131
131
131
131
131
131
132
134
134
135
135
135
135
136
136
137
147
147
147
147
152
152
153
153
157
157
159
159
160
160
160
161
161
161
161
165
166
169
169
169
170
170
172
175
175
177
177
180
182
184
184
184
184
184
186
186
186
186
186
186
186
186
186
186
186
187
187
188
190
190
191
191
192
192
195
195
195
195
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ND129431 | ND129431 | КАБИНА КОМПЛЕТНАЯ | |
| 1 | ND129432 | КАБИНА СВАР.ДЕТАЛЬ | |
| 2 | ND129433 | КРОВЛЯ | |
| 8 | ND129486 | ОПОРА ЛЕВАЯ | |
| 9 | ND129487 | ОПОРА ПРАВАЯ | |
| 10 | ND129458 | КРЕПЛЕНИЕ | |
| 11 | ND129490 | КРЕПЛЕНИЕ | |
| 12 | ND052970 | КРЕПЛЕНИЕ | |
| 13 | ND052465 | РЫЧАГ | |
| 14 | ND052467 | РЫЧАГ | |
| 15 | ND052968 | КРЕПЛЕНИЕ | |
| 33 | ND129443 | КОЖУХ | |
| 38 | ND129471 | КОЖУХ | |
| 40 | ND129456 | ШАЙБА | |
| 50 | ND129488 | БОЛТ ОПОРЫ | |
| 53 | ND129429 | ЛЕЖЕНЬ | |
| 56 | ND052974 | ШАЙБА | |
| 57 | ND129494 | ШАЙБА | |
| 58 | ND129495 | ПРОКЛАДКА РЕЗИНОВАЯ | |
| 59 | ND129459 | ШАЙБА | |
| 60 | ND129457 | ПОДКЛАДКА РЕЗИНОВАЯ | |
| 76 | ND129565 | УПЛОТНИТЕЛ ПРОФИЛЬ | |
| 78 | ND103731 | ШЛАНГ | |
| 80 | ND129567 | ТЕСЬМА | |
| 84 | ND128841 | СТЕКЛО | |
| 85 | ND128842 | СТЕКЛО | |
| 86 | ND128843 | БОКОВОЕ СТЕКЛО ЛЕВ. | |
| 87 | ND129053 | БОКОБОЕ СТЕКЛО ПРАВ. | |
| 88 | ND129054 | СТЕКЛО | |
| 89 | ND129055 | СТЕКЛО | |
| 90 | ND129056 | СТЕКЛО | |
| 91 | ND129057 | СТЕКЛО | |
| 92 | ND129058 | СТЕКЛО | |
| 93 | ND129059 | СТЕКЛО | |
| 94 | ND129060 | СТЕКЛО | |
| 95 | ND129061 | СТЕКЛО | |
| 100 | ND065218 | ОПРЫСКИВАТЕЛЬ СТЕКЛА | |
| 102 | ND129050 | СТЕКЛООЧИСТИТЕЛЬ | |
| 104 | ND064405 | ДЕРЖАТЕЛЬ ЗЕРКАЛА | |
| 105 | ND064408 | ЗЕРКАЛО | |
| 128 | ND129046 | РАСПОРКА | |
| 129 | ND064758 | КОЛПАЧОК | |
| 130 | ND118352 | ПОДЛОКОТНИК | |
| 131 | ND129152 | ПРОХОДНОЙ ИЗОЛЯТ | |
| 132 | ND129153 | ПРОБКА | |
| 134 | ND078408 | ДЕРЖАТЕЛЬ | |
| 135 | ND078499 | ШАЙБА | |
| 136 | ND079088 | РЕЗИНОМЕТАЛЛ | |
| 137 | ND119949 | ФОЛЬГА | |
| 138 | ND124607 | ОБИВКА | |
| 139 | ND078445 | ЛЕНТА | |
| 140 | ND078500 | КОЖУХ | |
| 141 | ND078516 | КОЖУХ | |
| 147 | ND117814 | ФЛАНЕЦ | |
| 152 | ND021847 | ГАЙКА | |
| 153 | ND021848 | ГАЙКА | |
| 157 | ND027301 | ГАЙКА | |
| 159 | ND021287 | БОЛТ | |
| 160 | ND021288 | БОЛТ | |
| 161 | ND021289 | БОЛТ | |
| 165 | ND021328 | БОЛТ | |
| 166 | ND021333 | БОЛТ | |
| 169 | ND024135 | БОЛТ | |
| 170 | ND024371 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 172 | ND024381 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 175 | ND024391 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 177 | ND024446 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 180 | ND026172 | БОЛТ ПОДВЕСНОЙ | |
| 182 | ND029288 | ШАЙБА | |
| 184 | ND029290 | ШАЙБА | |
| 186 | ND118926 | ПРУЖИННАЯ ШАЙБА | |
| 187 | ND035940 | ПРУЖИННАЯ ШАЙБА | |
| 188 | ND035943 | ШАЙБА | |
| 190 | ND029248 | ШАЙБА | |
| 191 | ND029249 | ШАЙБА | |
| 192 | ND029250 | ШАЙБА | |
| 195 | ND069920 | СТОПОРНОЕ КОЛЬЦО | |
| 204 | ND131494 | ПЛИТА | |
| 206 | ND132329 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
