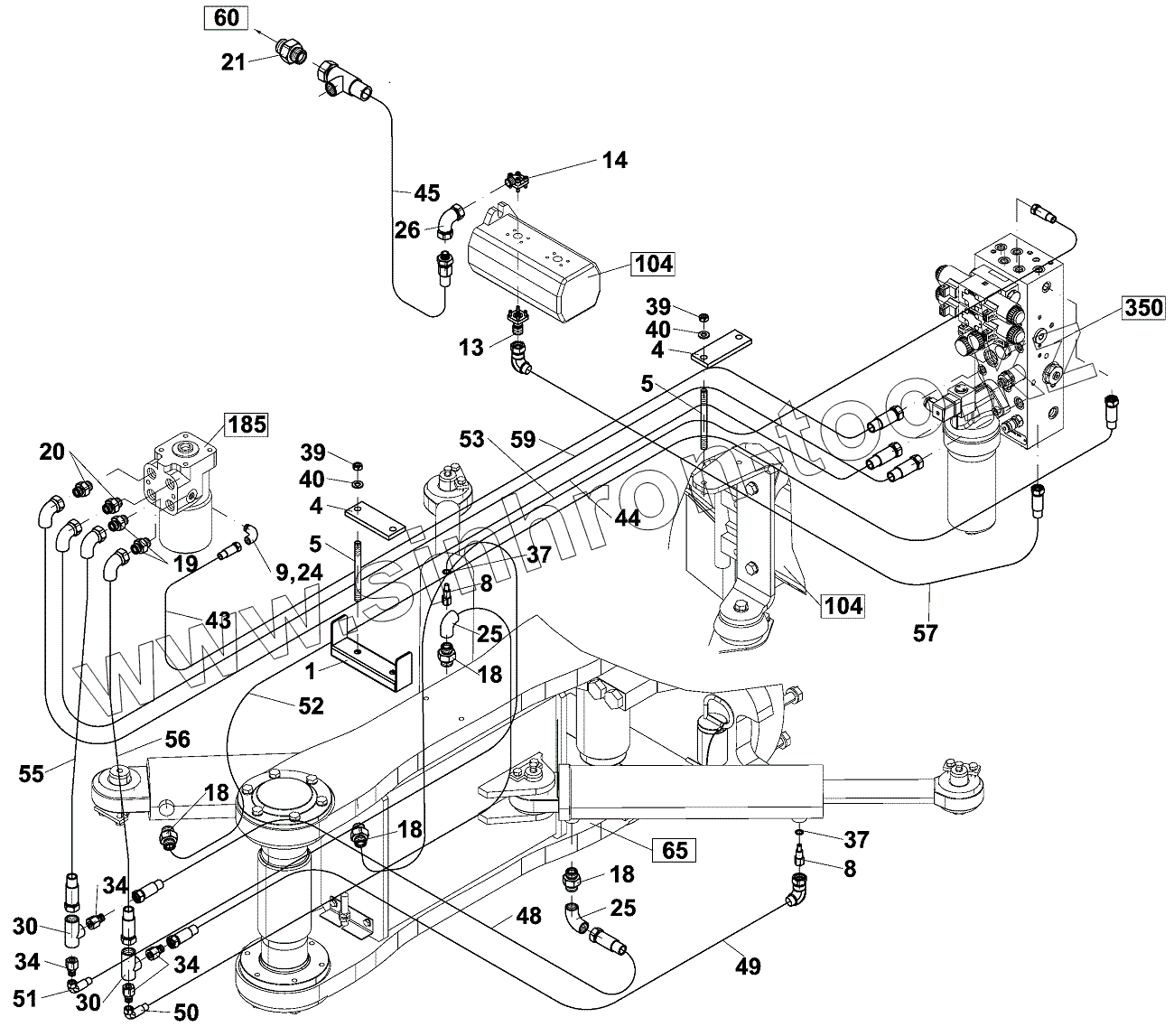

Каталог запасных частей к технике: Ammann AV 110 X. ГИДРАВЛИКА УПРАВЛЕНИЕ
1
4
4
5
5
8
8
9
13
14
18
18
18
18
19
20
21
24
25
25
26
30
30
34
34
34
37
37
39
39
40
40
43
44
45
48
49
50
51
52
53
55
56
57
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ND129510 | ND129510 | ГИДРАВЛИКА УПРАВЛЕН. | |
| 1 | ND126041 | ДЕРЖАВКА | |
| 4 | ND131505 | ПРИХВАТ | |
| 5 | ND126014 | БОЛТ | |
| 8 | ND130567 | БОЛТ | |
| 9 | ND062470 | УШКО | |
| 13 | ND062395 | ФЛАНЕЦ | |
| 14 | ND124963 | ФЛАНЕЦ | |
| 18 | ND062155 | МУФТА | |
| 19 | ND062180 | МУФТА | |
| 20 | ND062144 | МУФТА | |
| 21 | ND062185 | МУФТА | |
| 24 | ND062425 | МУФТА | |
| 25 | ND062366 | КОЛЕНО | |
| 26 | ND062301 | ТРОЙНИК | |
| 30 | ND062302 | ТРОЙНИК | |
| 34 | ND125535 | РЕДУКЦИЯ | |
| 37 | ND132122 | КОЛЬЦО | |
| 39 | ND034088 | ГАЙКА | |
| 40 | ND029250 | ШАЙБА | |
| 43 | ND125224 | ШЛАНГ | |
| 44 | ND125229 | ШЛАНГ | |
| 45 | ND125246 | ШЛАНГ | |
| 48 | ND125239 | ШЛАНГ | |
| 49 | ND132119 | ШЛАНГ | |
| 50 | ND125243 | ШЛАНГ | |
| 51 | ND132120 | ШЛАНГ | |
| 52 | ND125241 | ШЛАНГ | |
| 53 | ND125242 | ШЛАНГ | |
| 55 | ND125237 | ШЛАНГ | |
| 56 | ND125238 | ШЛАНГ | |
| 57 | ND125245 | ШЛАНГ | |
| 59 | ND125235 | ШЛАНГ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
