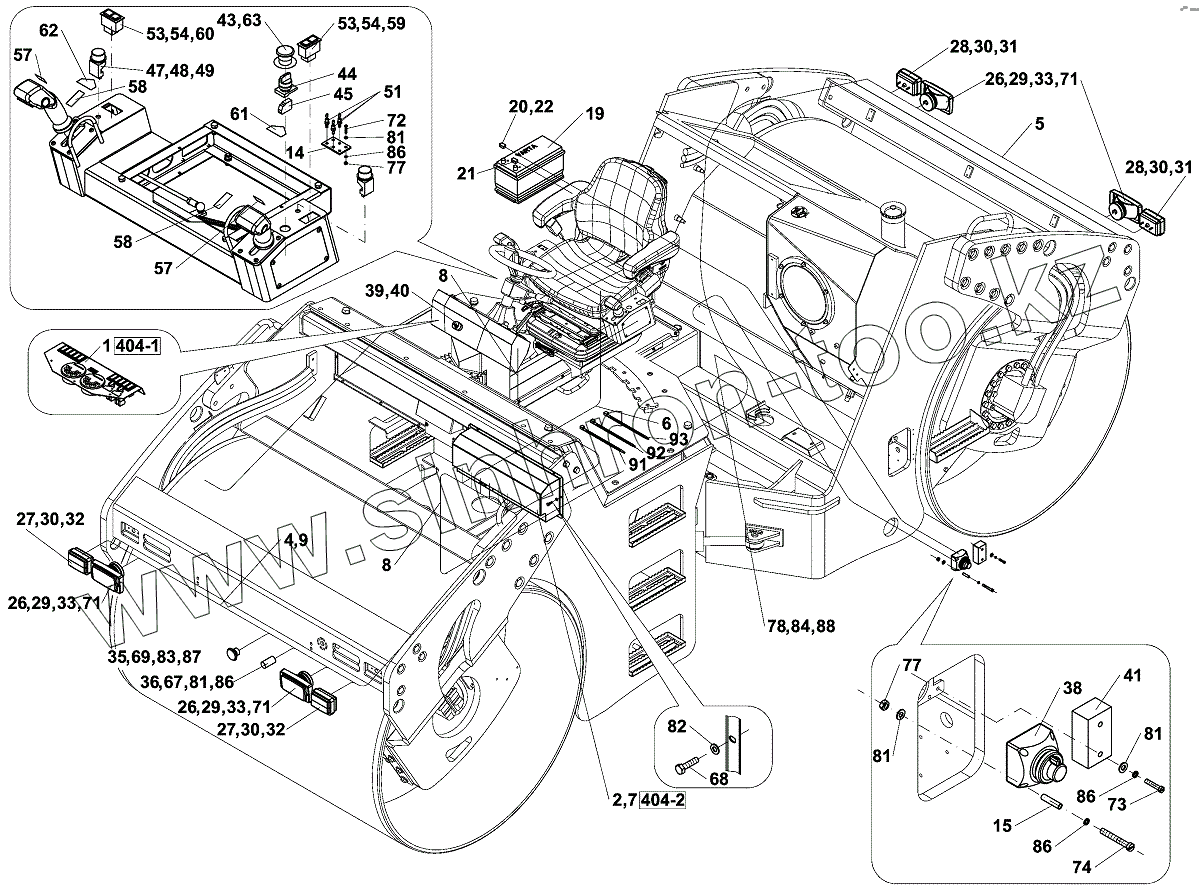

Позиция на иллюстрации Заводской номер детали Название детали
ND129507 ND129507 ЭЛЕКТР УСТАНОВКА
1 ND130008 ПАНЕЛЬ ПРИБОРОВ
2 ND130009 РАСПРЕДЕЛИТЕЛЬ
4 ND129538 ПАКЕТ ПРОВОДОВ 1
5 ND132698 ПАКЕТ ПРОВОДОВ 2
6 ND130010 ПАКЕТ ПРОВОДОВ 3
7 ND130011 ПАКЕТ ПРОВОДОВ 4
8 ND130012 ПАКЕТ ПРОВОДОВ 5
9 ND129539 ПАКЕТ
14 ND106385 ДЕРЖАТЕЛЬ ДИОДОВ
15 ND121069 ТРУБОЧКА
19 ND121963 АККУМУЛ. БАТАРЕЯ
20 ND111732 БАТАРЕЙНЫЙ ЗАЖИМ
21 ND111733 БАТАРЕЙНЫЙ ЗАЖИМ
22 ND111783 КОЖУХ
26 ND065125 ФАРА
27 ND125048 ФОНАРЬ ГРУППОВОЙ
28 ND125047 ФОНАРЬ ГРУППОВОЙ
29 ND066876 ЛАМПА
30 ND066889 ЛАМПА
31 ND066867 ЛАМПА
32 ND066868 ЛАМПА
33 ND065371 КЛЕММНИК
35 ND065126 ГУДОК
36 ND118844 ФИЛЬТР
38 ND118526 РАЗЪЕДИНИТЕЛЬ
39 ND064513 ПЕРЕКЛЮЧ. ЦЕНТРАЛЬН
40 ND064514 КЛАПАН
41 ND125265 ПРЕДОХРАНИТ ШКАФ
43 ND120061 ГОЛОВКА
44 ND120063 СОЕДИНЯЮЩАЯ ЧАСТЬ
45 ND124174 КОНТАКТ
47 ND064551 ПОТЕНЦИОМЕТР
48 ND069382 КНОПКА
49 ND109083 ГАЙКА
51 ND066634 ДИОД
53 ND065315 ВЫКЛЮЧАТЕЛЬ
54 ND065354 ТАБЛИЧКА
57 ND130081 СИМБОЛ
58 ND127058 СИМБОЛ
59 ND127059 СИМБОЛ
60 ND127060 СИМБОЛ
61 ND127063 СИМБОЛ
62 ND127064 СИМБОЛ
63 ND081766 СИМБОЛ
64 ND127065 СИМБОЛ
67 ND021285 БОЛТ
68 ND021287 БОЛТ
69 ND021293 БОЛТ
71 ND024117 БОЛТ
72 ND024122 БОЛТ
73 ND024124 БОЛТ
74 ND124562 БОЛТ
77 ND021846 ГАЙКА
78 ND021849 ГАЙКА
81 ND029247 ШАЙБА
82 ND029248 ШАЙБА
83 ND029249 ШАЙБА
84 ND029250 ШАЙБА
86 ND029308 ПРУЖИННАЯ ШАЙБА
87 ND029310 ПРУЖИННАЯ ШАЙБА
88 ND029311 ПРУЖИННАЯ ШАЙБА
91 ND078447 ЛЕНТА
92 ND078445 ЛЕНТА
93 ND078446 ЛЕНТА
94 ND066061 ЛЕНТА ЧЁРНАЯ ИЗОЛ.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
