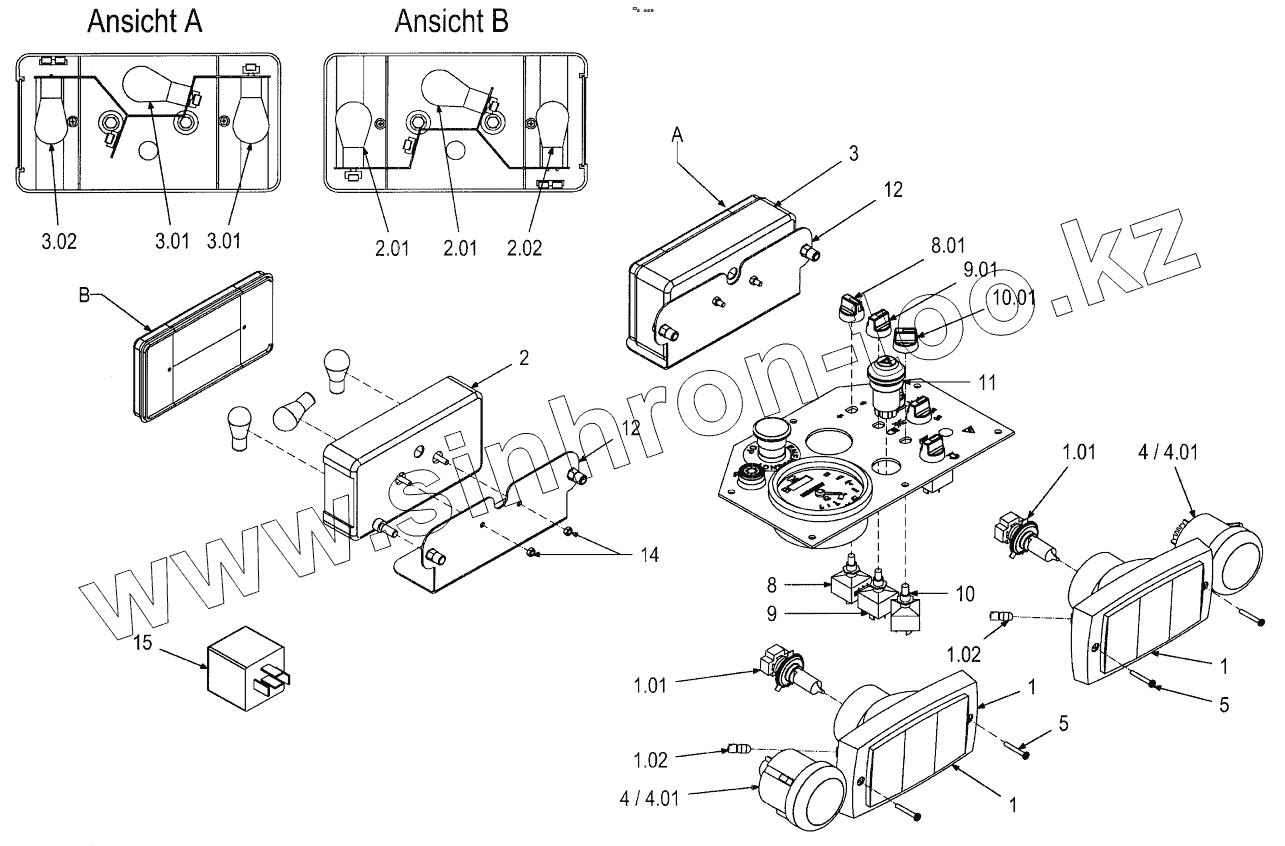

Каталог запасных частей к технике: Ammann AV20-2. ESL 07-010 AV1 Lighting AV1
1
1
1
1.01
1.01
1.02
1.02
2
2.01
2.01
2.02
3
3.01
3.01
3.02
4
4
4.01
4.01
5
5
8
8.01
9
9.01
10
10.01
11
12
12
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1-30005203 | Spotlight | |
| 1.01 | 1-948159 | Bulb | |
| 1.02 | 1-30005385 | Bulb | |
| 2 | 1-30005239 | Rear light rechts | |
| 2.01 | 1-912554 | Incandescent lamp | |
| 2.02 | 1-30005243 | Bulb | |
| 3 | 1-30005237 | Rear light links | |
| 3.01 | 1-912554 | Incandescent lamp | |
| 3.02 | 1-30005243 | Bulb | |
| 4 | 1-952794 | Blinker front | |
| 4.01 | 1-912554 | Incandescent lamp | |
| 5 | 1-902835 | Flat head screw | |
| 8 | 1-952860 | Switch fur Blinker | |
| 8.01 | 1-954027 | Rotary knob zu MERIT-Schalter | |
| 9 | 1-952861 | Switch fur Licht | |
| 9.01 | 1-954027 | Rotary knob zu MERIT-Schalter | |
| 10 | 1-952864 | Rotary switch | |
| 10.01 | 1-954027 | Rotary knob zu MERIT-Schalter | |
| 11 | 1-952858 | Hazard warning switch | |
| 12 | 1-30005269 | Plate Rucklicht | |
| 13 | J902639 | Socket head cap screw | |
| 14 | J902122 | Hexagon nut | |
| 15 | 1-952954 | Relay direction indicator |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
