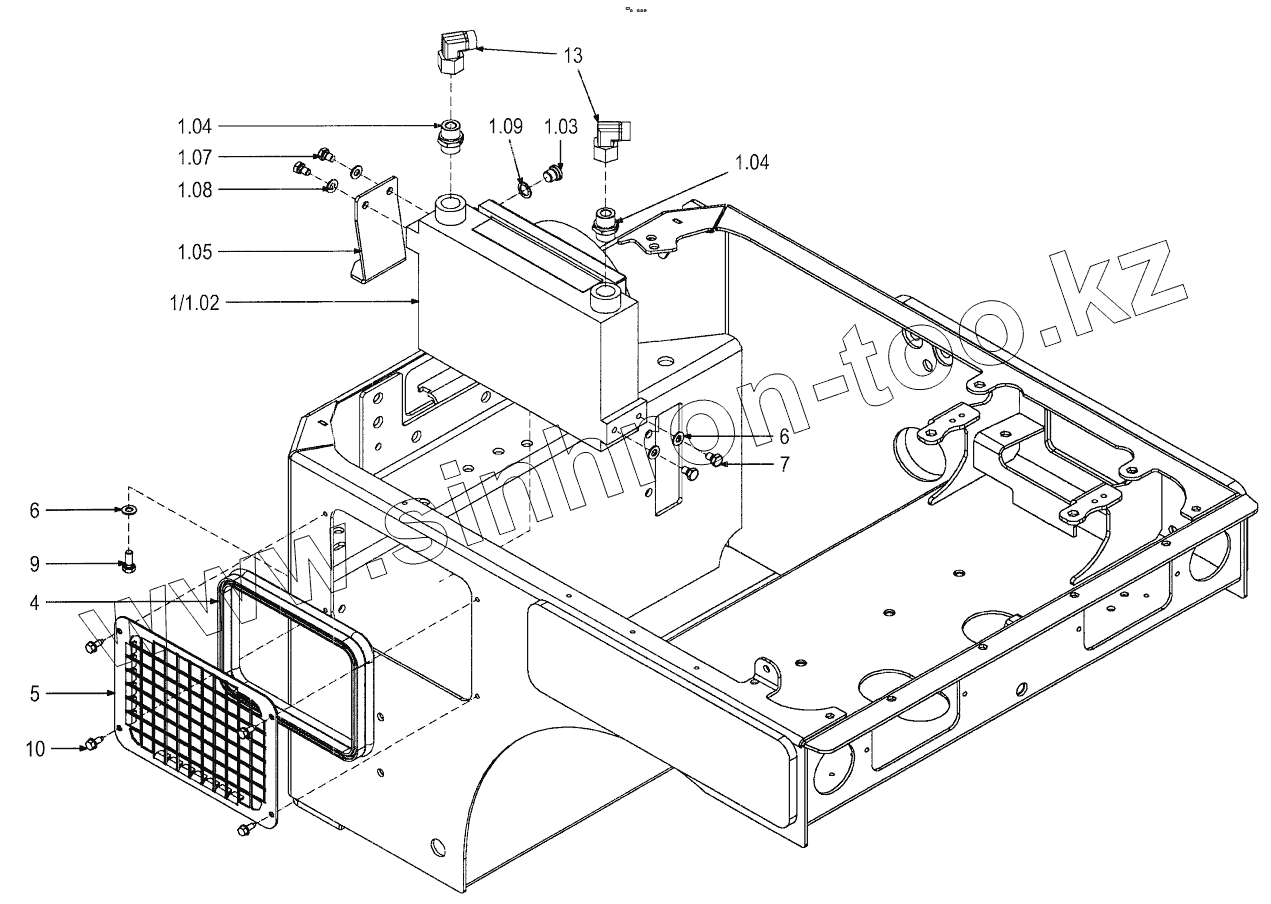

Каталог запасных частей к технике: Ammann AV20-2. ESL 05-010 AV1 Oil cooler AV1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.02
1.03
1.04
1.04
1.05
1.07
1.08
1.09
4
5
6
6
7
9
10
13
Позиция на иллюстрации Заводской номер детали Название детали
1 1-30005711 Oil cooler
1.02 1-00SG1 Fan
1.03 1-906544 Plug
1.04 1-908753 Straight fitting
1.05 1-30005513 Holder zu Olkiihier
1.07 J901761 Hexagon head screw
1.08 J902263 Washer
1.09 J906933 Sealing ring
4 1-494417 Sealing clamp profile
5 1-831453 Protection
6 J902263 Washer
7 J901761 Hexagon head screw
9 J901763 Hexagon head screw
10 1-954180 Hexagon head screw
13 1-901211 Adjustable stud elbow
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
