Каталог запасных частей к технике: Ammann AV16-2K. ESL 01-140 AV20 Scaper front AV20

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

5

5

5

5

5

6

6

6

6

7

7

8

8

9

9

10

10

12

13

14

15

16

17

18

20

21

22

23

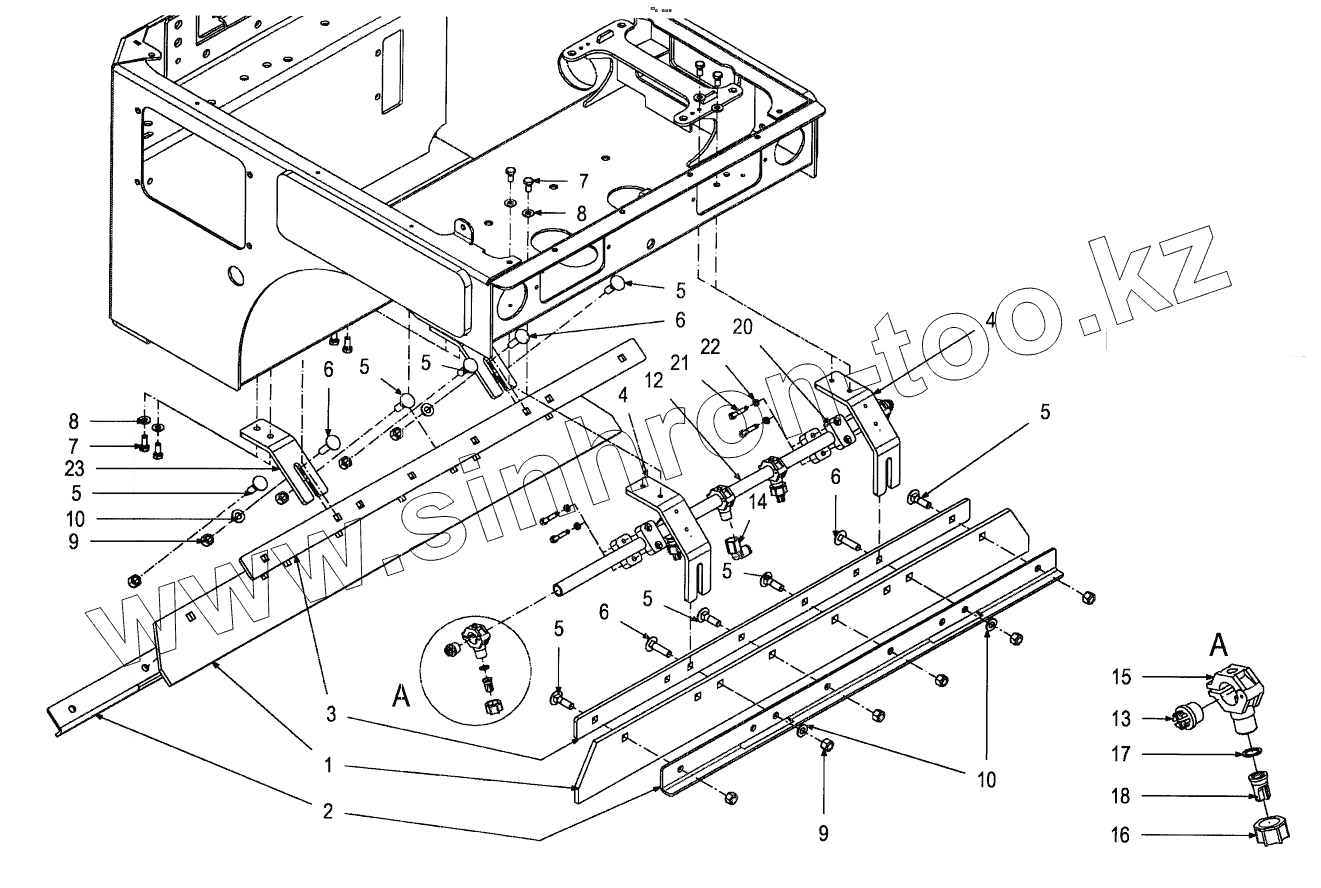

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1-30005323		Rubber zu Abstreifer
2	1-30005321		Angle zu Abstreifer
3	1-30005325		Plate zu Abstreifer
4	1-30005305		Holder zu Beneselung
5	1-921747		Flat head screw
6	1-921045		Flat head screw
7	J901763		Hexagon head screw
8	1-908693		Washer
9	J920642		Hexagon nut
10	J902264		Washer
12	1-30003905		Sprinkler pipe
13	1-923408		Screwed plug
14	1-952985		Angle bolt
15	1-491751		Clamp
16	1-491754		Coupling nut
17	1-491752		Sealing ring
18	1-495061		Flat let nozzle
20	1-903726		Half cup
21	1-902683		Cheese head screw
22	1-903719		Washer
23	1-30005307		Holder zu Abstreifer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
