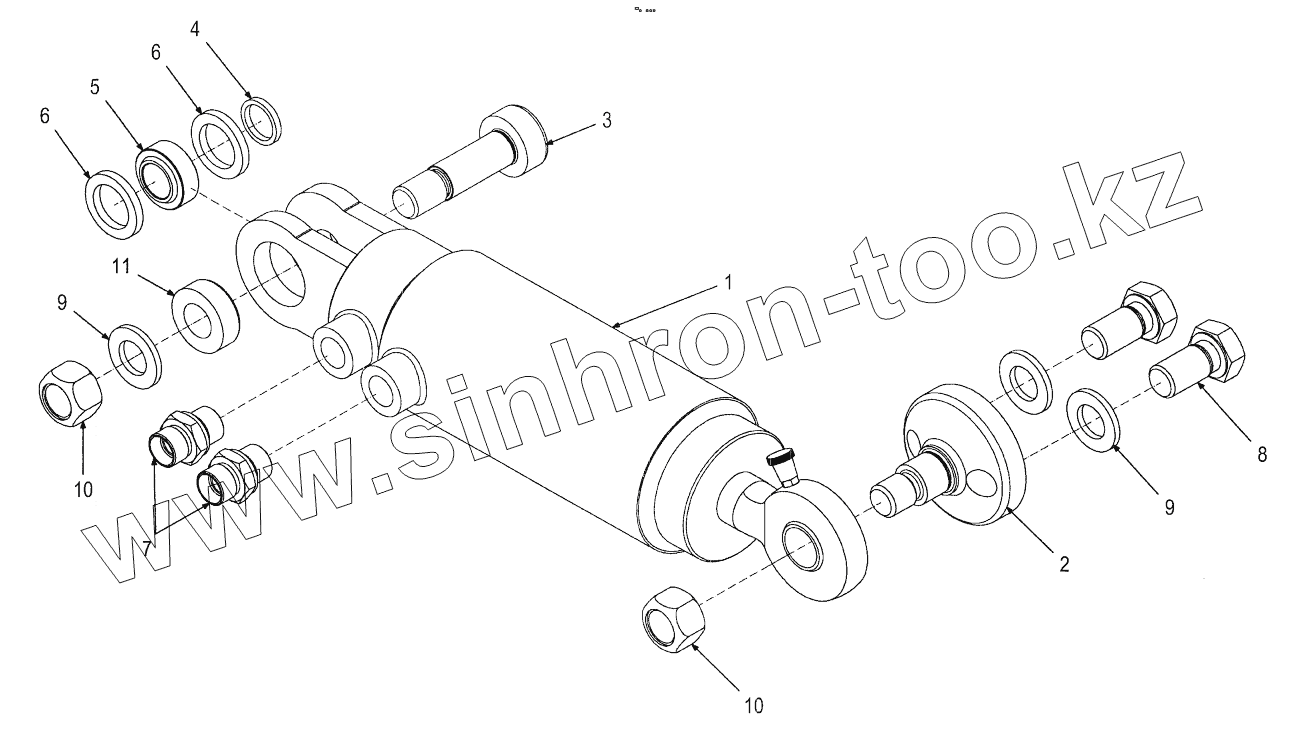

Каталог запасных частей к технике: Ammann AV16-2. ESL 03-030 AV1 Steering cylinder AV1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
10
10
11
Позиция на иллюстрации Заводской номер детали Название детали
1 1145925 Hydraulic cylinder
2 1-30005433 Fixture
3 1-30005977 Shoulder bolt
4 1-30005973 Circular mit D-g-Loch
5 1-952887 Spherical bearing
6 1071808 Sealing ring
7 1-942826 Screwed socket
8 1-944408 Hexagon head screw
9 J902267 Washer
10 J902217 Hexagon nut
11 1-30006367 Holding device
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
