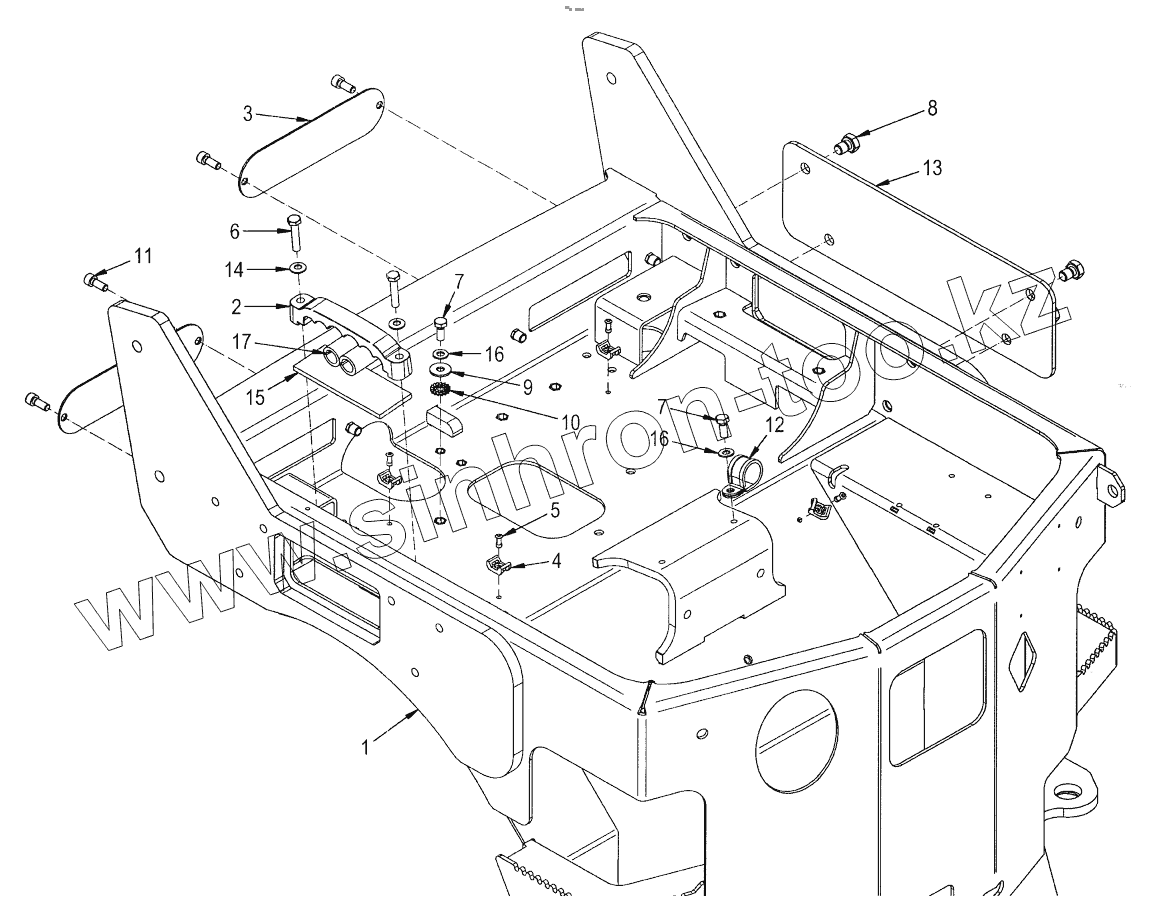

Каталог запасных частей к технике: Ammann AV16-2. ESL 02-030 AV1 Chassis rear AV1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 1122419 Chassis hinten
2 1112565 Clamp 6-fach
3 1-30005267 Plate
4 1-948218 Mounting plate schraubbar fur Kabelbind-
5 1-903685 Rivet
6 J901862 Hexagon head screw
7 J901763 Hexagon head screw
8 J901780 Hexagon head screw
9 J902285 Washer
10 1-944415 Serrated lock washer
11 J902639 Socket head cap screw
12 1-901421 Pipe clip
13 1-30005679 Cover
14 1-952116 Lock washer
15 1112566 Rubber mat
16 J902263 Washer
17 1140810 Clamp Fahrschlauche
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
