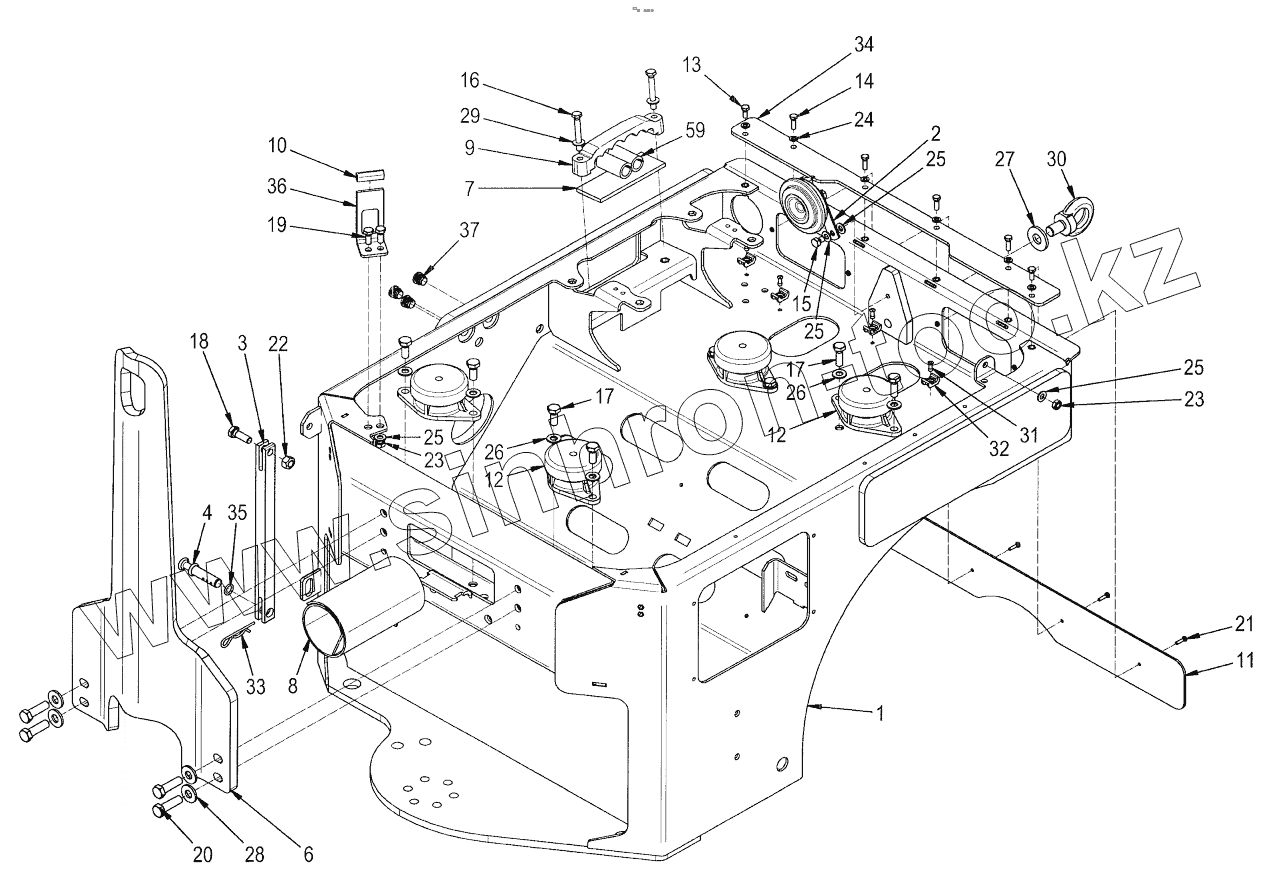

Каталог запасных частей к технике: Ammann AV12-2. ESL 02-010 AV1 Chassis front AV1
1
2
3
4
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
25
25
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1122450 | Chassis vorne | |
| 2 | 1-30005213 | Signalling horn | |
| 3 | 1-30004377 | Safety bar | |
| 4 | 1-30005449 | Lockpin | |
| 6 | 1082161 | 1 -point suspension | |
| 7 | 1112566 | Rubber mat | |
| 8 | 1082515 | Rubber mat | |
| 9 | 1112565 | Clamp 6-fach | |
| 10 | 1-950675 | U-profile | |
| 11 | 1-30005747 | Cover Licht | |
| 12 | 1-491740 | Isolation mounting | |
| 13 | J901756 | Hexagon head screw | |
| 14 | J901757 | Hexagon head screw | |
| 15 | J901764 | Hexagon head screw | |
| 16 | J901769 | Hexagon head screw | |
| 17 | Н0040563 | Hexagon head screw | |
| 18 | J901775 | Hexagon head screw | |
| 19 | J901763 | Hexagon head screw | |
| 20 | 1-81755110 | Hexagon head screw | |
| 21 | J901748 | Hexagon head screw | |
| 22 | J902125 | Hexagon nut | |
| 23 | J902124 | Hexagon nut | |
| 24 | J902262 | Washer | |
| 25 | J902263 | Washer | |
| 26 | J902264 | Washer | |
| 27 | J902388 | Strain washer | |
| 28 | J902387 | Strain washer | |
| 29 | 1-952116 | Lock washer | |
| 30 | 1-902595 | Eyebolt | |
| 31 | 1-903685 | Rivet | |
| 32 | 1-948218 | Mounting plate schraubbar fur Kabelbind- | |
| 33 | 1-952823 | Forelock spring | |
| 34 | 1-30005483 | Spacer plate | |
| 35 | 1-952956 | O-ring | |
| 36 | 1-30006263 | Angle zu Schloss GBM | |
| 37 | 1096709 | Sealing plug | |
| 59 | 1140810 | Clamp Fahrschlauche |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
