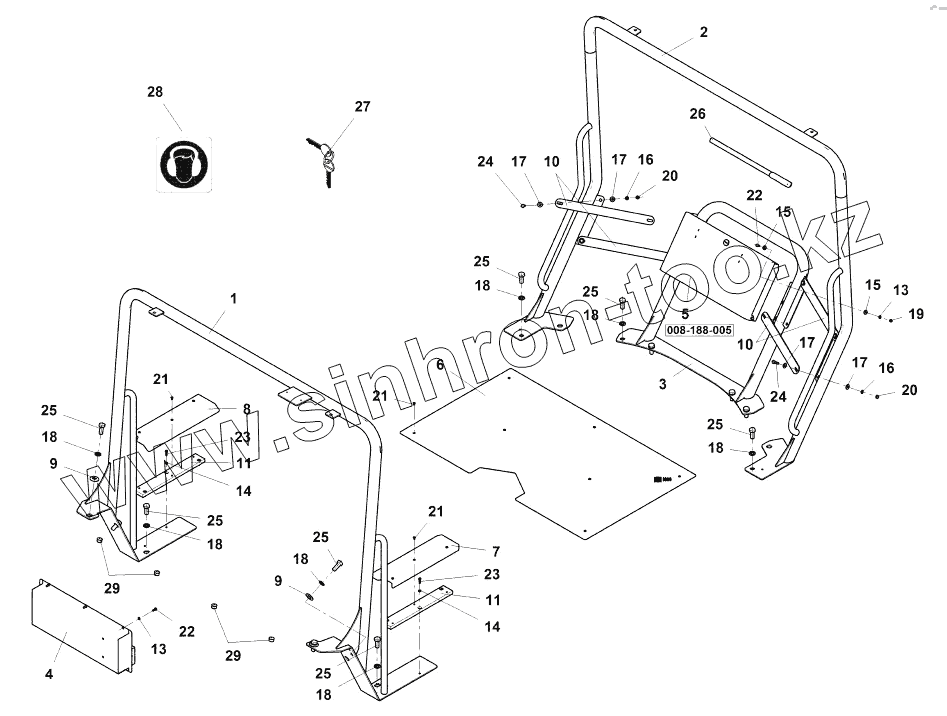

Каталог запасных частей к технике: Ammann AV110X. Railing
1
2
3
4
5
6
7
8
9
9
10
10
11
11
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
18
18
18
19
20
20
21
21
21
22
22
23
23
24
24
25
25
25
25
25
25
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-09380А | 4-09380А | Railing | |
| 1 | 4-09381А | Frame | |
| 2 | 4-09382А | Frame | |
| 3 | 4-09383А | Rear frame | |
| 4 | 4-07048А | Box | |
| 5 | 4-S09410A | Folding box | |
| 6 | 4-07045А | Floor | |
| 7 | 4-09407А | Threshold | |
| 8 | 4-09408А | Threshold | |
| 9 | 4-06853А | Washer | |
| 10 | 4-09419А | Plate | |
| 11 | 4-09424А | Flat | |
| 13 | 4-3900017060 | Spring washer | |
| 14 | 4-3170200064 | ШАЙБА | |
| 15 | 4-3172900066 | Washer | |
| 16 | 4-3900017080 | Spring washer | |
| 17 | 4-3172900090 | Washer | |
| 18 | 4-3900017160 | Spring washer | |
| 19 | 4-3048500060 | Hexagon nut | |
| 20 | 4-3048500080 | Hexagon nut | |
| 21 | 4-3115105010 | Countersunk screw | |
| 22 | 4-3002506016 | Hexagon head screw | |
| 23 | 4-3114306020 | Socket head cap screw | |
| 24 | 4-3002508025 | Hexagon head screw | |
| 25 | 4-3002516040 | Hexagon head screw | |
| 26 | 4-20055 | Lever | |
| 27 | 4-9500001014 | Key | |
| 28 | 4-6531012408 | Symbol | |
| 29 | 4-5358570042 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
