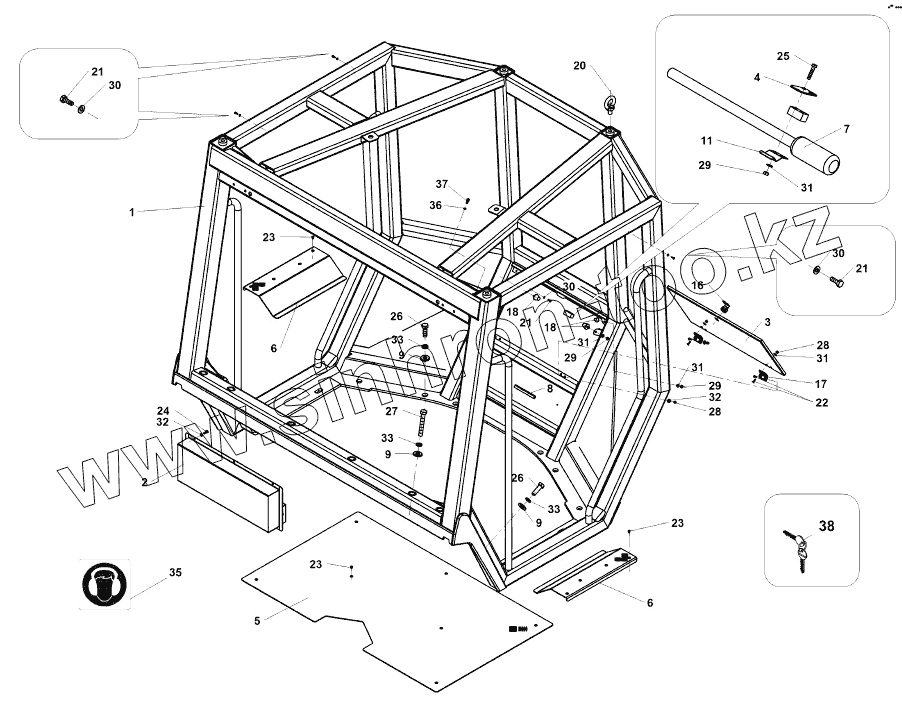

Каталог запасных частей к технике: Ammann AV110X. Railing
1
2
3
4
5
6
6
7
8
9
9
9
11
16
17
18
18
20
21
21
21
22
23
23
23
24
25
26
26
27
28
28
29
29
29
30
30
30
31
31
31
31
32
32
33
33
33
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-07040А | 4-07040А | Railing | |
| 1 | 4-07030А | Railing | |
| 2 | 4-07048А | Box | |
| 3 | 4-07047А | Door | |
| 4 | 4-08233А | Washer | |
| 5 | 4-07045А | Floor | |
| 6 | 4-07046А | Threshold | |
| 7 | 4-20055 | Lever | |
| 8 | 4-6150020021 | Rubber profile | |
| 9 | 4-06853А | Washer | |
| 11 | 4-4100030188 | Spring | |
| 16 | 4-9500001016 | Tongue lock | |
| 17 | 4-5358010501 | Hinge | |
| 18 | 4-6160081476 | Rubber mount | |
| 20 | 4-3136900160 | БОЛТ ПОДВЕСНОЙ | |
| 21 | 4-3110304012 | Hexagon head screw | |
| 22 | 4-3115104016 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 23 | 4-3115105010 | Countersunk screw | |
| 24 | 4-3002506016 | Hexagon head screw | |
| 25 | 4-3002506030 | Hexagon head screw | |
| 26 | 4-3002516050 | Hexagon head screw | |
| 27 | 4-3001516110 | Hexagon head screw | |
| 28 | 4-3149200050 | Nut | |
| 29 | 4-3048500060 | Hexagon nut | |
| 30 | 4-3170200043 | ШАЙБА | |
| 31 | 4-3172900055 | Washer | |
| 32 | 4-3900017060 | Spring washer | |
| 33 | 4-3900017160 | Spring washer | |
| 35 | 4-6531012408 | Symbol | |
| 36 | 4-3170200053 | Washer | |
| 37 | 4-3002505016 | Hexagon head screw | |
| 38 | 4-9500001014 | Key |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
