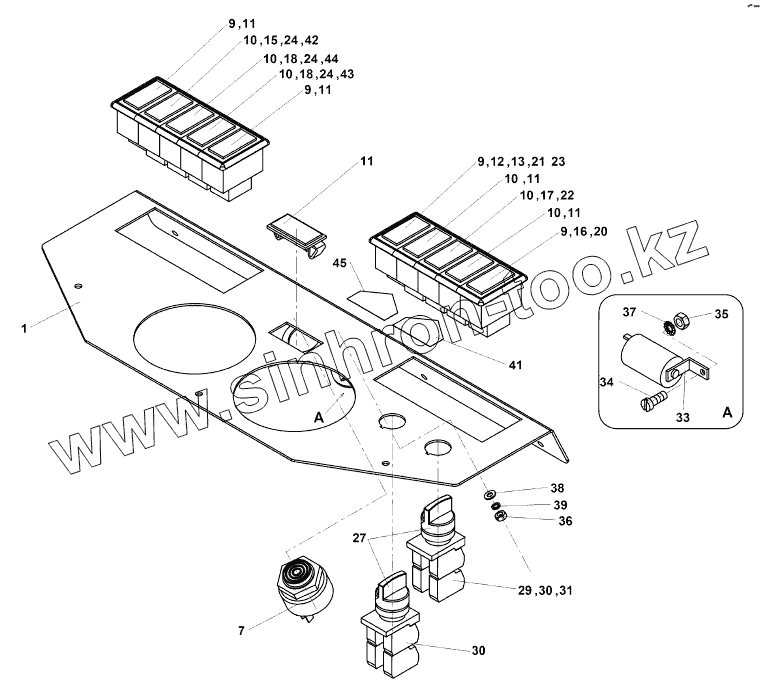

Каталог запасных частей к технике: Ammann AV110X. Instrument panel
1
7
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
12
13
15
16
17
18
18
20
21
22
23
24
24
24
27
29
30
30
31
33
34
35
36
37
38
39
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-211694 | 4-211694 | Plate | |
| 1 | 4-06066А | Plate | |
| 7 | 4-9706000113 | Signalling | |
| 9 | 4-5358200091 | T-piece | |
| 10 | 4-5358200092 | Intermediate piece | |
| 11 | 4-5358220040 | Cover | |
| 12 | 4-5358200093 | Indicator lamp | |
| 13 | 4-5358220071 | Spotlight | |
| 15 | 4-5358200096 | Switch | |
| 16 | 4-5358200089 | Switch | |
| 17 | 4-5358210018 | Switch | |
| 18 | 4-5358220042 | ВЫКЛЮЧАТЕЛЬ | |
| 20 | 4-5358220044 | Plate | |
| 21 | 4-5358210043 | Plate | |
| 22 | 4-5358210025 | Plate | |
| 23 | 4-5358220043 | Plate | |
| 24 | 4-5358210081 | Plate | |
| 27 | 4-5413070077 | Head piece | |
| 29 | 4-5413070113 | Clutch | |
| 30 | 4-5413070122 | Contact | |
| 31 | 4-5413070121 | Auxiliary switch block | |
| 33 | 4-5432010070 | Resistance | |
| 34 | 4-3113102008 | Socket head cap screw | |
| 35 | 4-3140100020 | Hexagon nut | |
| 36 | 4-3048500050 | Hexagon nut | |
| 37 | 4-3174500022 | Serrated lock washer | |
| 38 | 4-3170200053 | Washer | |
| 39 | 4-3174000051 | Lock washer | |
| 41 | 4-6531013179 | Symbol | |
| 42 | 4-6531013180 | Symbol | |
| 43 | 4-6531013181 | Symbol | |
| 44 | 4-6531013185 | Symbol | |
| 45 | 4-6531013262 | Symbol | |
| 48 | 4-6150051018 | Staple strip | |
| 49 | 4-6150051016 | Staple strip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
