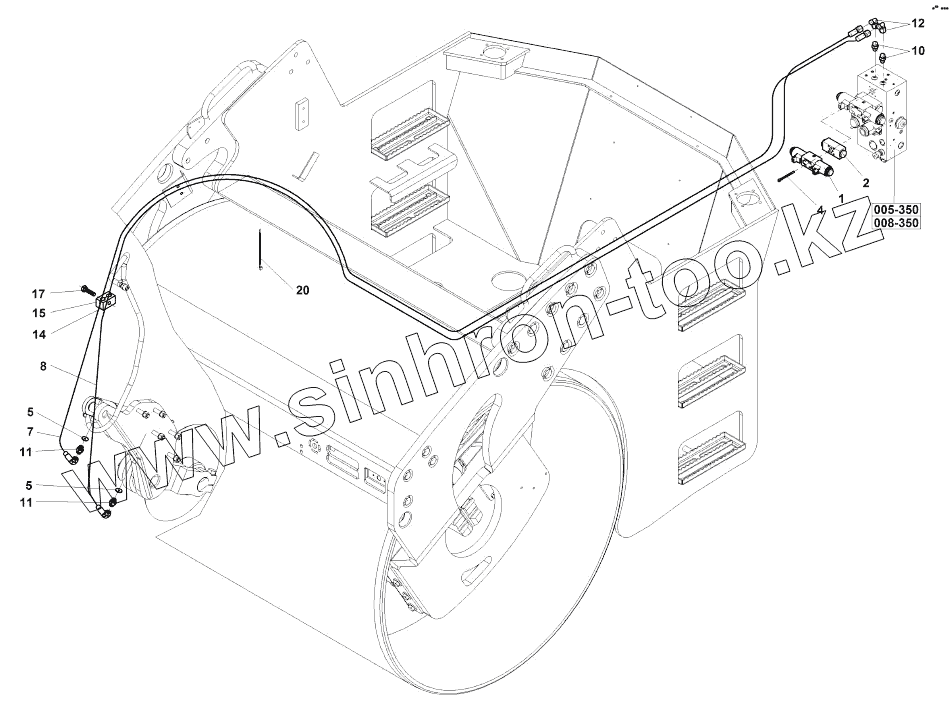

Каталог запасных частей к технике: Ammann AV110X. Edge cutter hydraulics

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
5
7
8
10
11
11
12
14
15
17
20
Позиция на иллюстрации Заводской номер детали Название детали
4-210958 4-210958 Edge cutter hydraulics
1 4-5451050083 Contact
2 4-5451050082 Valve
4 4-3114305070 Socket head cap screw
5 4-442980 Diaphragm
7 4-5160571855 Hydraulic hose
8 4-5160572936 Hydraulic hose
10 4-5160650058 Screwed connection
11 4-5160650028 Screwed connection
12 4-5160670087 Screwed connection
14 4-5358050076 Sleeve
15 4-5358050032 Cap
17 4-3001508035 Hexagon head screw
20 4-6150051019 Staple strip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
