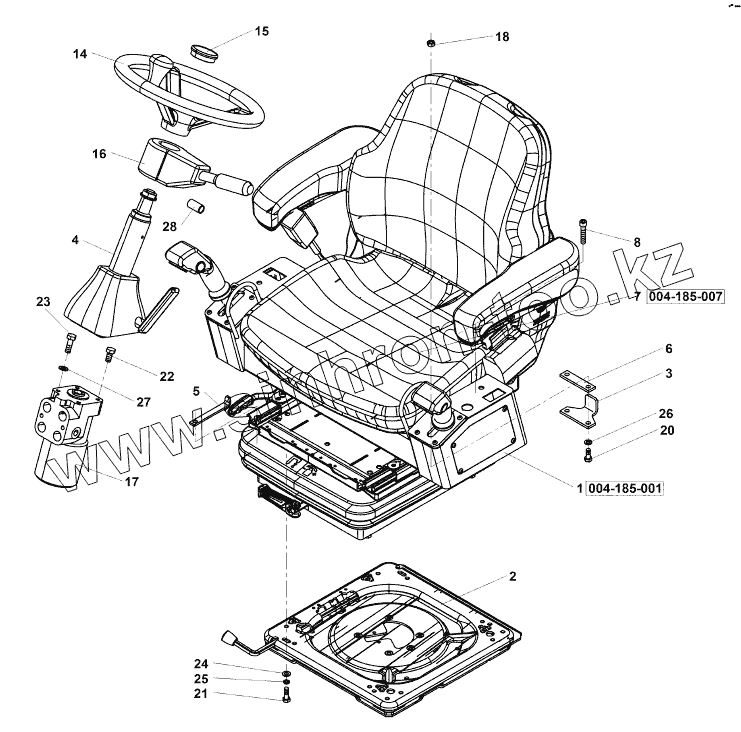

Каталог запасных частей к технике: Ammann AV110X. Control
1
2
3
4
5
6
7
8
14
15
16
17
18
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-04686А | 4-04686А | Control | |
| 1 | 4-S04423A | Travel controls | |
| 2 | 4-04691А | Swivel | |
| 3 | 4-04688А | Plate | |
| 4 | 4-05296А | Pillar | |
| 5 | 4-06070А | Plate | |
| 6 | 4-06990А | Washer | |
| 7 | 4-S614129 | Complete seat | |
| 8 | 4-3798408020 | Socket head cap screw | |
| 14 | 4-9200600016 | Steering wheel | |
| 15 | 4-9200600017 | Cover | |
| 16 | 4-9200600015 | Switch | |
| 17 | 1232340 | Steering unit | |
| 18 | 4-3048500080 | Hexagon nut | |
| 20 | 4-3115108025 | Countersunk screw | |
| 21 | 4-3002508025 | Hexagon head screw | |
| 22 | 4-3002510020 | Hexagon head screw | |
| 23 | 4-3002510030 | Hexagon head screw | |
| 24 | 4-3170200084 | ШАЙБА | |
| 25 | 4-3174000082 | Lock washer | |
| 26 | 4-3900017080 | Spring washer | |
| 27 | 4-3900017100 | Spring washer | |
| 28 | 4-6150080004 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
