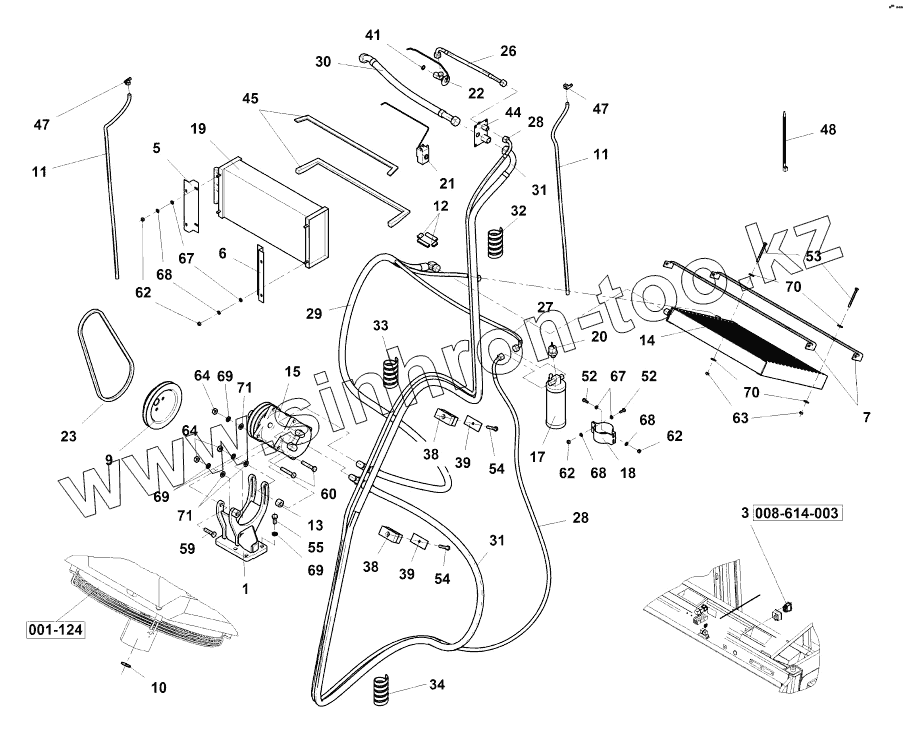

Каталог запасных частей к технике: Ammann AV110X. Air conditioning system
1
3
5
6
7
9
10
11
11
12
13
14
15
17
18
19
20
21
22
23
26
27
28
28
29
30
31
31
32
33
34
38
38
39
39
41
44
45
47
47
48
52
52
53
54
54
55
59
60
62
62
62
63
64
64
67
67
68
68
68
69
69
69
70
70
71
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-14976 | 4-14976 | Air conditioning system | |
| 1 | 4-21661 | Holder | |
| 3 | 4-S211597 | Electrical installation | |
| 5 | 4-12792А | Holder | |
| 6 | 4-12791А | Holder | |
| 7 | 4-14977 | Plate | |
| 9 | 4-06276А | Belt pulley | |
| 10 | 4-08778А | Diaphragm | |
| 11 | 4-15152 | Hose | |
| 12 | 4-17866 | Profile | |
| 13 | 4-15483 | Bushing | |
| 14 | 1195344 | Condenser | |
| 15 | 1195341 | Air conditioning compressor | |
| 17 | 1185432 | Water separator | |
| 18 | 1185030 | Sleeve | |
| 19 | 1185430 | Block | |
| 20 | 1185469 | Press switch | |
| 21 | 1185203 | Thermostat | |
| 22 | 1185202 | Valve | |
| 23 | 1185034 | V-belt | |
| 26 | 1185201 | Hose | |
| 27 | 4-5161570019 | Hydraulic hose | |
| 28 | 1185295 | Hose | |
| 29 | 4-5161570022 | Hydraulic hose | |
| 30 | 1185200 | Hose | |
| 31 | 4-5161570015 | Hydraulic hose | |
| 32 | 4-5160580043 | Protection hose | |
| 33 | 4-5160572649 | Protection hose | |
| 34 | 4-5160580030 | Protection hose | |
| 38 | 4-5358050048 | ЗАЖИМ | |
| 39 | 4-5358050047 | Cap | |
| 41 | 1185206 | O-ring | |
| 44 | 1185199 | Leadthrough | |
| 45 | 4-6120070105 | Gasket | |
| 47 | 4-5531020002 | Hose clamp | |
| 48 | 4-6150051016 | Staple strip | |
| 52 | 4-3002506016 | Hexagon head screw | |
| 53 | 1202512 | Hexagon head screw | |
| 54 | 4-3001508045 | Hexagon head screw | |
| 55 | 4-3002510025 | Hexagon head screw | |
| 59 | 4-3001510040 | БОЛТ | |
| 60 | 4-3001510055 | Hexagon head screw | |
| 62 | 4-3048500060 | Hexagon nut | |
| 63 | 1219008 | Nut | |
| 64 | 4-3530021100 | Nut | |
| 67 | 4-3170200064 | ШАЙБА | |
| 68 | 4-3900017060 | Spring washer | |
| 69 | 4-3900017100 | Spring washer | |
| 70 | 4-3172900066 | Washer | |
| 71 | 4-3170200105 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
