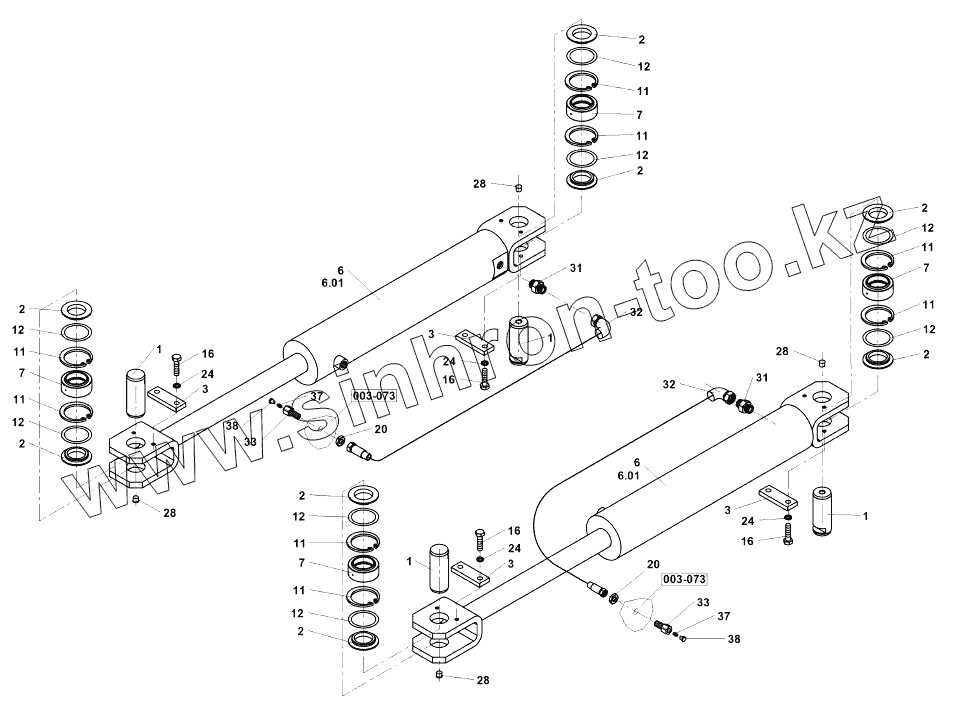

Каталог запасных частей к технике: Ammann ASC 170. Steer cylinder
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
6
6
6.01
6.01
7
7
7
7
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
16
16
16
16
20
20
24
24
24
24
28
28
28
28
31
31
32
32
33
33
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107182 | 4-107182 | Steer cylinder | |
| 1 | 4-323995 | Bolt | |
| 2 | 4-442940 | Ring | |
| 3 | 4-433269 | Plate | |
| 6 | 4-5451180162 | Hydraulic cylinder | |
| 6.01 | 4-8300750355 | Sealing kit | |
| 7 | 4-5462000018 | Pivot bearing | |
| 11 | 4-5535010262 | Circlip | |
| 12 | 4-6160140143 | Ring | |
| 16 | 4-3002510025 | Hexagon head screw | |
| 20 | 4-3140315120 | Hexagon nut | |
| 24 | 4-3900017100 | Spring washer | |
| 28 | 4-5358570055 | Dummy plug | |
| 31 | 4-5160650075 | Connector | |
| 32 | 4-5160571788 | Hydraulic hose | |
| 33 | 4-5160571787 | Leadthrough | |
| 37 | 4-5536210006 | Greasing nipple | |
| 38 | 4-5358030042 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
