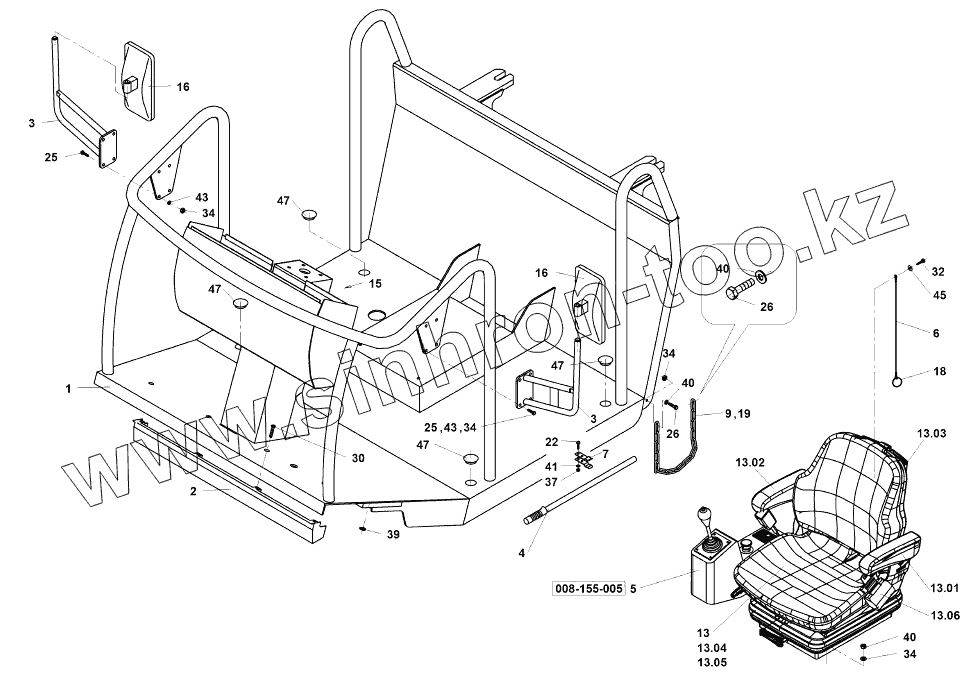

Каталог запасных частей к технике: Ammann ASC 170. Operator platform+Railing
1
2
3
3
4
5
6
7
9
13
13.01
13.02
13.03
13.04
13.05
13.06
15
16
16
18
19
22
25
25
26
26
30
32
34
34
34
34
37
39
40
40
40
41
43
43
45
47
47
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-106488 | 4-106488 | Platform | |
| 1 | 4-106489 | Platform | |
| 2 | 4-318303 | КОЖУХ | |
| 3 | 4-322492 | Holder | |
| 4 | 4-441374 | ТРУБКА В СБОРЕ | |
| 5 | 4-S323158 | Panel | |
| 6 | 4-442180 | Wire cable | |
| 7 | 4-4100030183 | ПРУЖИНА | |
| 9 | 4-435283 | ЦЕПЬ | |
| 13 | 4-9200000322 | Driver's seat | |
| 13.01 | 4-9500500053 | Armrest | |
| 13.02 | 4-9500500054 | Armrest | |
| 13.03 | 4-9500500046 | ЯЩИК | |
| 13.04 | 4-9500500045 | ОБИВКА | |
| 13.05 | 4-9500500051 | Seat switch | |
| 13.06 | 4-8300750430 | Band | |
| 15 | 4-6531012408 | Symbol | |
| 16 | 4-5358010113 | Mirror | |
| 18 | 4-6090020013 | КОЛЬЦО | |
| 19 | 4-6150010013 | Insulating hose | |
| 22 | 4-3002506025 | Hexagon head screw | |
| 25 | 4-3002508025 | Hexagon head screw | |
| 26 | 4-3002508016 | Hexagon head screw | |
| 30 | 1196374 | Countersunk screw | |
| 32 | 4-3123804016 | Screw | |
| 34 | 4-3048500080 | Hexagon nut | |
| 37 | 4-3149200060 | ГАЙКА | |
| 39 | 4-3170600100 | Washer | |
| 40 | 4-3170200084 | ШАЙБА | |
| 41 | 4-3170200064 | ШАЙБА | |
| 43 | 4-3900017080 | Spring washer | |
| 45 | 4-4100280040 | ШАЙБА ШОРНАЯ | |
| 47 | 4-5358570072 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
