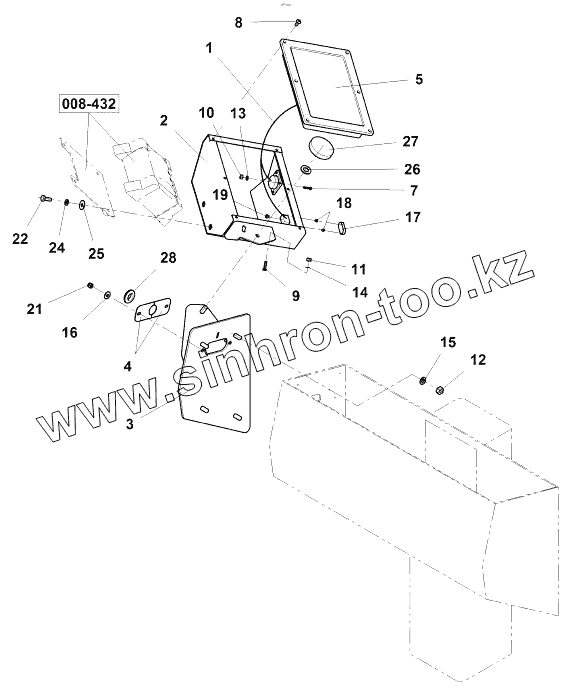

Каталог запасных частей к технике: Ammann ASC 170. Housing

Тип техники

Марка

Модель

Схема

1

2

3

4

5

7

8

9

10

11

12

13

14

15

16

17

18

19

21

22

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
4-324595	4-324595		Housing
1	4-325318		Cable harness
2	4-07421А		Housing
3	4-07430А		Bracket
4	4-08254А		Cover
5	4-8300880517		LCD display
7	4-3113103016		Socket head cap screw
8	1196384		Oval head countersunk screw
9	4-3113104016		Socket head cap screw
10	4-3140100030		ГАЙКА
11	4-3140100040		Hexagon nut
12	4-3048500080		Hexagon nut
13	4-3170200032		ШАЙБА
14	4-3170200043		ШАЙБА
15	4-3900017080		Spring washer
16	4-3172900055		Washer
17	4-5422120062		Cover
18	4-5422120080		Screw
19	4-5422120081		Screw
21	4-3149200050		Nut
22	4-3002506016		Hexagon head screw
24	4-3172900066		Washer
25	4-3900017060		Spring washer
26	4-3172900090		Washer
27	4-6150090099		Nut
28	4-6160100162		Leadthrough

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
