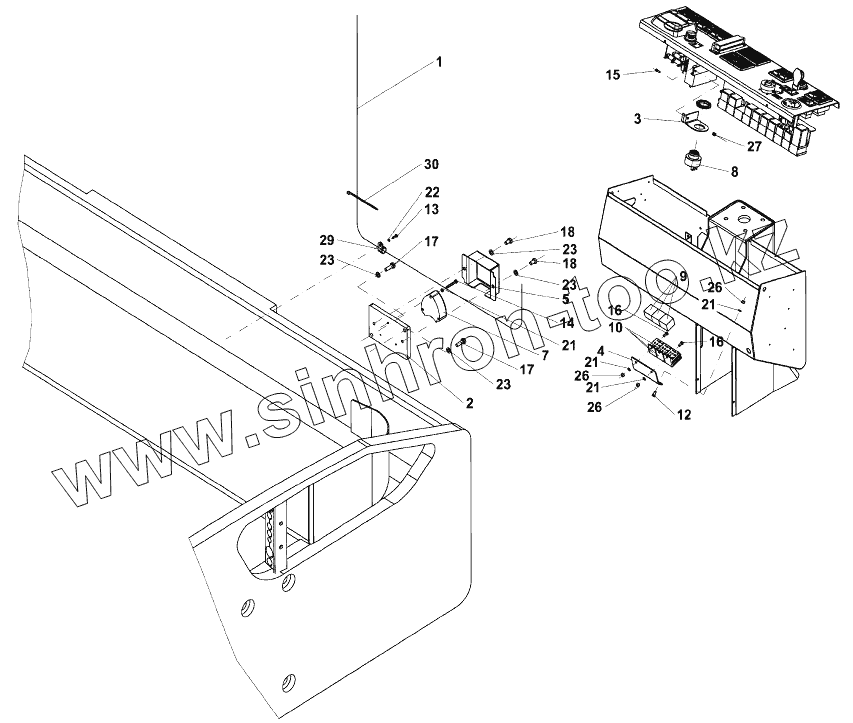

Каталог запасных частей к технике: Ammann ASC 170. Frame ROPS 2D
1
2
3
4
5
7
8
9
10
12
13
14
15
16
16
17
17
18
18
21
21
21
21
22
23
23
23
23
26
26
26
27
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107612 | 4-107612 | Frame | |
| 1 | 4-324932 | Cable harness | |
| 2 | 4-443961 | Intermediate piece | |
| 3 | 4-443954 | Holder | |
| 4 | 4-443955 | Holder | |
| 5 | 4-443960 | Cover | |
| 7 | 4-5451040082 | Sensor | |
| 8 | 4-9706000113 | Signalling | |
| 9 | 4-5358170080 | Relay | |
| 10 | 4-5358170081 | Relay support | |
| 12 | 4-3002505010 | Hexagon head screw | |
| 13 | 4-3002506010 | Hexagon head screw | |
| 14 | 4-3002505035 | Hexagon head screw | |
| 15 | 4-3016804012 | Socket head cap screw | |
| 16 | 4-3113105010 | Socket head cap screw | |
| 17 | 4-3002508025 | Hexagon head screw | |
| 18 | 4-3002508014 | Hexagon head screw | |
| 21 | 4-3900017050 | Spring washer | |
| 22 | 4-3900017060 | Spring washer | |
| 23 | 4-3900017080 | Spring washer | |
| 26 | 4-3048500050 | Hexagon nut | |
| 27 | 4-3149200040 | Nut | |
| 29 | 4-5325030033 | Clamping device | |
| 30 | 4-6150051016 | Staple strip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
