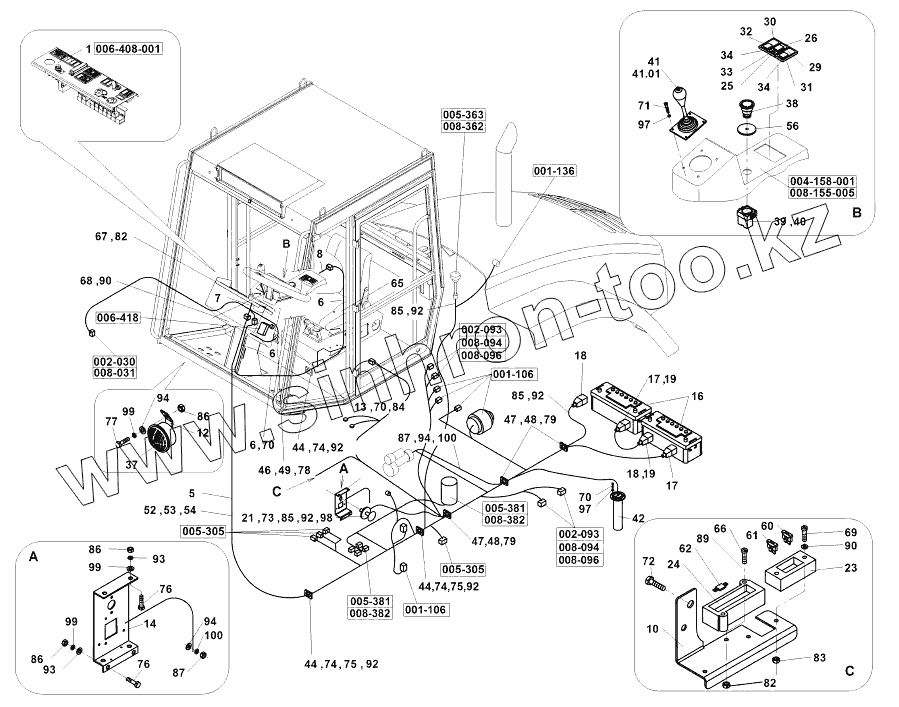

Каталог запасных частей к технике: Ammann ASC 170. Electrical system
1
5
6
6
6
7
8
10
12
13
14
16
17
17
18
18
19
19
21
23
24
25
26
29
30
31
32
33
34
34
37
38
39
40
41
41.01
42
44
44
44
46
47
47
48
48
49
52
53
54
56
60
61
62
65
66
67
68
69
70
70
70
71
72
73
74
74
74
75
75
76
76
77
78
79
79
82
82
83
84
85
85
85
86
86
86
87
87
89
90
90
92
92
92
92
92
92
93
93
94
94
94
97
97
98
99
99
99
100
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-211468 | 4-211468 | Electrical installation | |
| 1 | 4-S24377 А | Instrument panel | |
| 5 | 4-211888 | Cable harness | |
| 6 | 4-211496 | Cable harness | |
| 7 | 4-211941 | Cable harness | |
| 8 | 4-325307 | Cable harness | |
| 10 | 4-324714 | Holder | |
| 12 | 4-439059 | Holder | |
| 13 | 4-444173 | Plate | |
| 14 | 4-444221 | Plate | |
| 16 | 4-5435060052 | Battery | |
| 17 | 4-5435060046 | Clamp | |
| 18 | 4-5435060047 | Clamp | |
| 19 | 4-5435060055 | Cover | |
| 21 | 4-5358140014 | Isolator | |
| 23 | 4-5358010399 | Fusebox | |
| 24 | 4-5358170101 | Bushing | |
| 25 | 4-5358010404 | Change-over switch | |
| 26 | 4-5358010408 | Plate | |
| 29 | 4-5358220030 | Switch | |
| 30 | 4-5358220045 | Switch | |
| 31 | 4-5358220050 | Plate | |
| 32 | 4-5358210040 | Plate | |
| 33 | 4-5358200092 | Intermediate piece | |
| 34 | 4-5358200091 | T-piece | |
| 37 | 4-5358020334 | Signal horn | |
| 38 | 4-5413070114 | Head piece | |
| 39 | 4-5413070121 | Auxiliary switch block | |
| 40 | 4-5413070120 | Clutch | |
| 41 | 4-325048 | Operating lever | |
| 41.01 | 4-8300750066 | Switch | |
| 42 | 4-5503580066 | Float | |
| 44 | 4-5160580009 | Clip | |
| 46 | 4-5358050074 | Sleeve | |
| 47 | 4-5358050048 | ЗАЖИМ | |
| 48 | 4-5358050047 | Cap | |
| 49 | 4-5358050032 | Cap | |
| 52 | 4-6150051016 | Staple strip | |
| 53 | 4-6150051018 | Staple strip | |
| 54 | 4-5422240001 | Insulating tape | |
| 56 | 4-6531012582 | Symbol | |
| 60 | 4-5422060016 | Fuse | |
| 61 | 4-5422060020 | Fuse | |
| 62 | 4-5358170102 | Fuse | |
| 65 | 4-3123204010 | Plate screw | |
| 66 | 4-3113103012 | Socket head cap screw | |
| 67 | 4-3113103010 | Socket head cap screw | |
| 68 | 1186291 | Screw | |
| 69 | 4-3113104012 | Socket head cap screw | |
| 70 | 4-3113105012 | Socket head cap screw | |
| 71 | 4-3113105016 | Socket head cap screw | |
| 72 | 4-3002506016 | Hexagon head screw | |
| 73 | 4-3002506020 | Hexagon head screw | |
| 74 | 4-3114306030 | Socket head cap screw | |
| 75 | 4-3114306045 | Socket head cap screw | |
| 76 | 4-3002508020 | Hexagon head screw | |
| 77 | 4-3002508025 | Hexagon head screw | |
| 78 | 4-3001508035 | Hexagon head screw | |
| 79 | 4-3001508045 | Hexagon head screw | |
| 82 | 4-3149200030 | Nut | |
| 83 | 4-3149200040 | Nut | |
| 84 | 4-3149200050 | Nut | |
| 85 | 4-3048500060 | Hexagon nut | |
| 86 | 4-3048500080 | Hexagon nut | |
| 87 | 4-3048500100 | Hexagon nut | |
| 89 | 4-3170200032 | ШАЙБА | |
| 90 | 4-3170200043 | ШАЙБА | |
| 92 | 4-3170200064 | ШАЙБА | |
| 93 | 4-3170200084 | ШАЙБА | |
| 94 | 4-3170200105 | Washer | |
| 97 | 4-3174000051 | Lock washer | |
| 98 | 4-3174000061 | Lock washer | |
| 99 | 4-3174000082 | Lock washer | |
| 100 | 4-3174000102 | Lock washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
