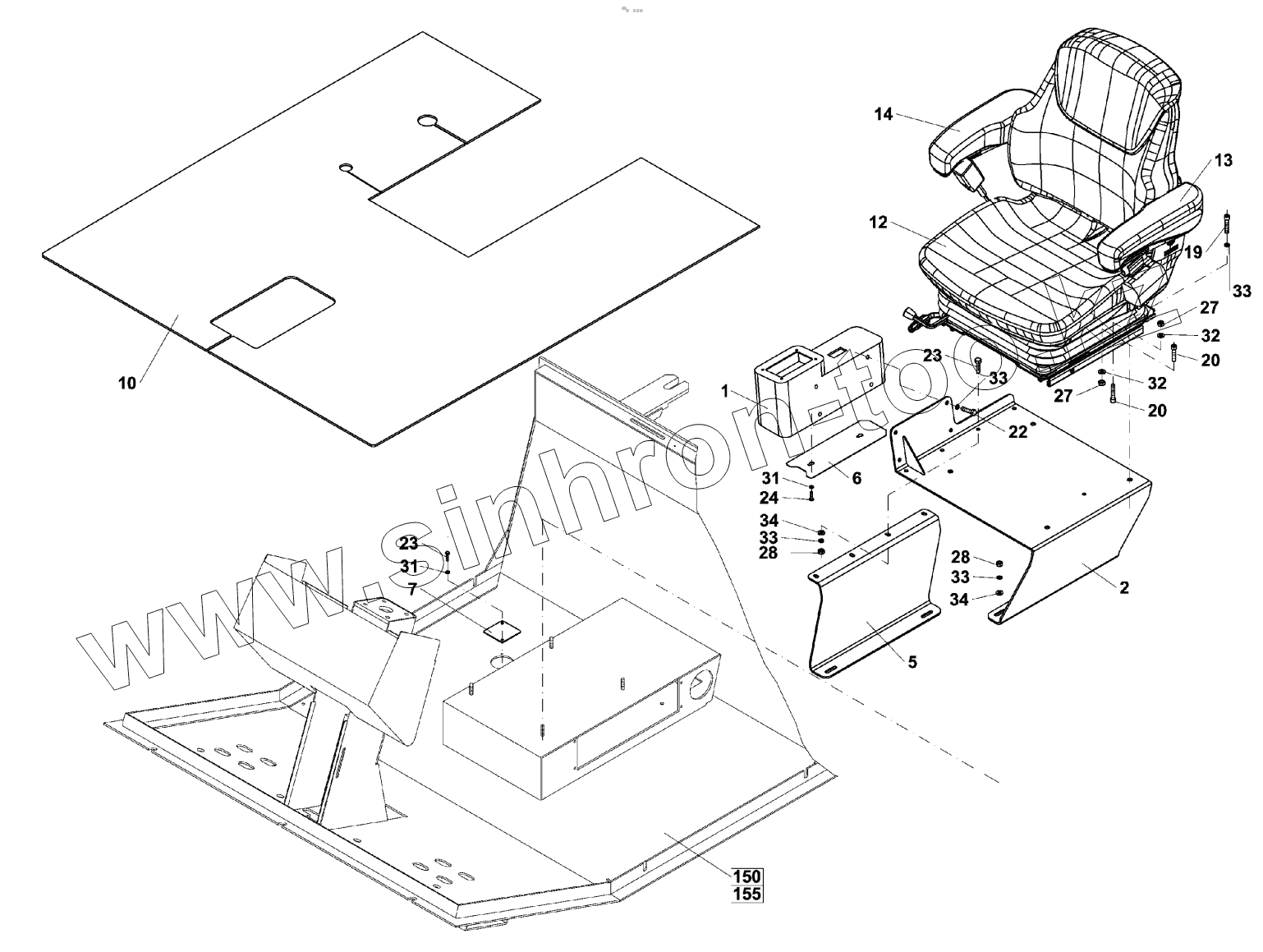

Каталог запасных частей к технике: Ammann ASC 120. СИДЕНЬЕ;SEAT
1
2
5
6
7
10
12
13
14
19
20
20
22
23
23
24
27
27
28
28
31
31
32
32
33
33
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107212 | 4-107212 | СИДЕНЬЕ | |
| 1 | 4-323741 | ПАНЕЛЬ | |
| 2 | 4-210705 | Support | |
| 5 | 4-210706 | Plate | |
| 6 | 4-441508 | Cover | |
| 7 | 4-442828 | Plate | |
| 10 | 4-6160081503 | Flooring | |
| 12 | 4-9500500019 | СИДЕНЬЕ | |
| 13 | 4-9500500020 | ОПОРА ЛЕВАЯ | |
| 14 | 4-9500500021 | ОПОРА ПРАВАЯ | |
| 19 | 4-3114308020 | Socket head cap screw | |
| 20 | 4-3114308016 | Socket head cap screw | |
| 22 | 4-3002508025 | Hexagon head screw | |
| 23 | 4-3002508020 | Hexagon head screw | |
| 24 | 4-3002505010 | Hexagon head screw | |
| 27 | 4-3149200080 | ГАЙКА | |
| 28 | 4-3048500080 | Hexagon nut | |
| 31 | 4-3170200053 | Washer | |
| 32 | 4-3170200084 | ШАЙБА | |
| 33 | 4-3900017080 | Spring washer | |
| 34 | 4-3679600080 | Strain washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
