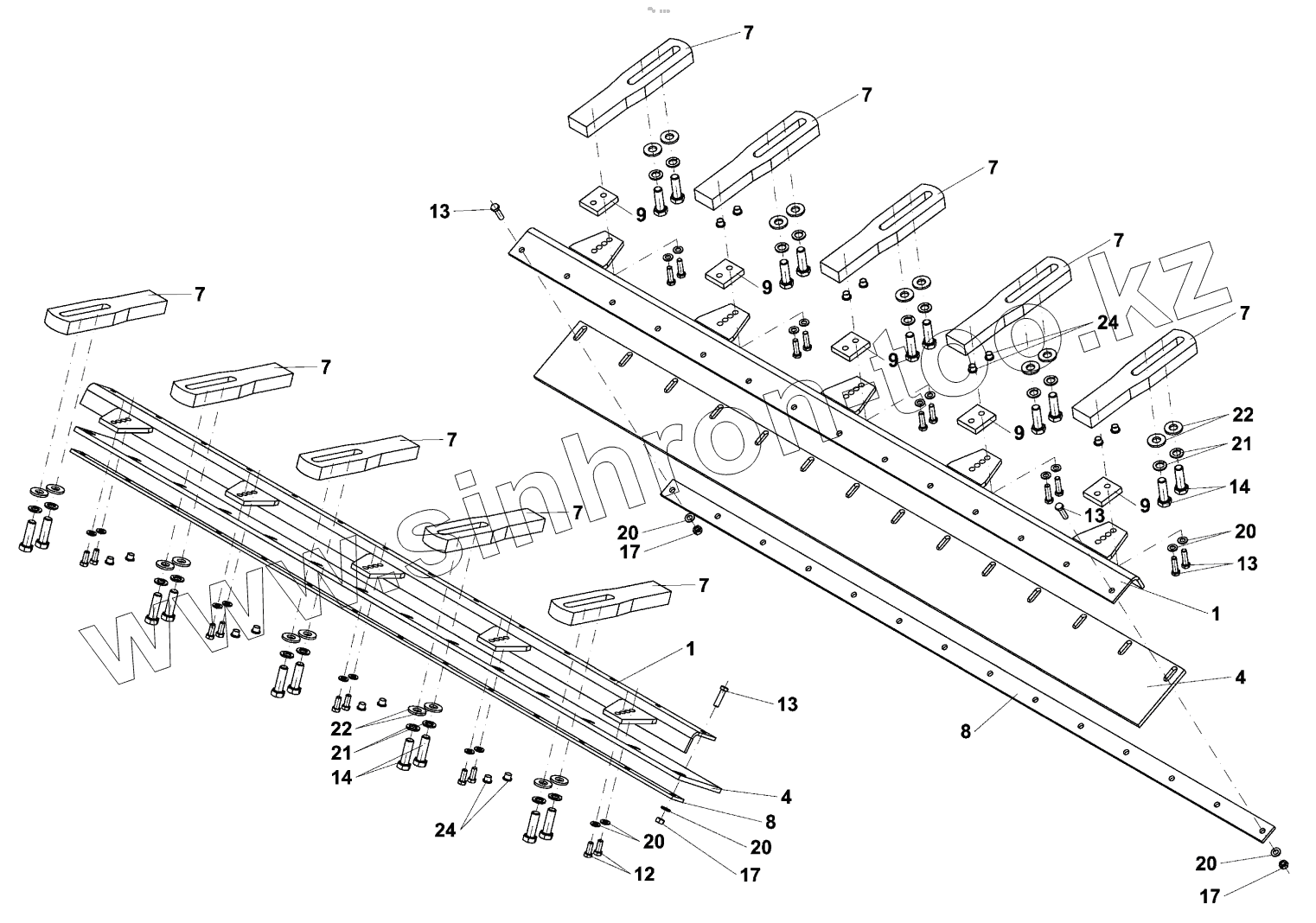

Каталог запасных частей к технике: Ammann ASC 110. Scraper
1
1
4
4
7
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
9
12
13
13
13
13
14
14
17
17
17
20
20
20
20
20
21
21
22
22
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-12092A | 4-12092A | Scraper | |
| 1 | 4-12093A | Holder | |
| 4 | 4-12095A | Scraper | |
| 7 | 4-12096A | Holder | |
| 8 | 4-12097A | Plate | |
| 9 | 4-12109A | Washer | |
| 12 | 4-3002512030 | Hexagon head screw | |
| 13 | 4-3001512045 | Hexagon head screw | |
| 14 | 4-3001520065 | Hexagon head screw | |
| 17 | 4-3530020120 | Nut | |
| 20 | 4-3170600130 | Washer | |
| 21 | 4-3900017200 | Spring washer | |
| 22 | 4-3679600210 | Strain washer | |
| 24 | 4-5358570051 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
